Estación de Control remoto IR para Android - baje la TV (2 / 4 paso)

Paso 2: Construir el circuito de la estación de IR

COMPONENTES

HARDWARE

• Módulo serial Bluetooth HC-05 . Lo conseguí por menos de $10 de ebay.com
• IR 940nm LED transmisor. ($0,10 de ebay)
• Receptor IR 38KHz 3 pines no los LEDs de 2 pines. ($1 de ebay) Yo tengo la mía de Tayda2009.
• Potenciómetro de 10K ohmios.
• resistencia de 3 x 1K ohmios.
• Resistencia de 2K Ohms.
• Cables de protoboard y puente.
• Energía: Puede utilizar energía del USB o cualquier batería que puede fuente de 7V a 12V y 500mA.

SOFTWARE

• SensoDuino aplicación gratis para Android desde Google Play.
• El IDE de Arduino (descargar de http://arduino.cc/en/Main/Software)
• Biblioteca de iRremote.  Descargar https://github.com/shirriff/Arduino-IRremote y extraer el contenido del archivo zip a la carpeta Arduino\libraries\IRremote

Ken Shirriff hizo un trabajo increíble con su robusta librería IRremote.

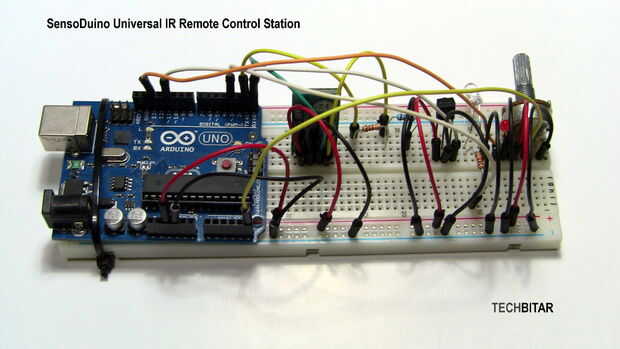

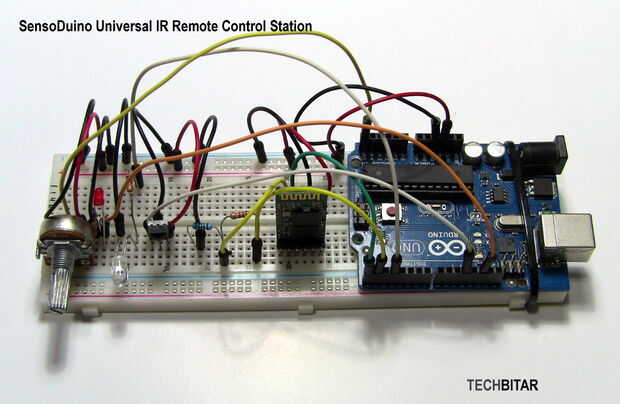

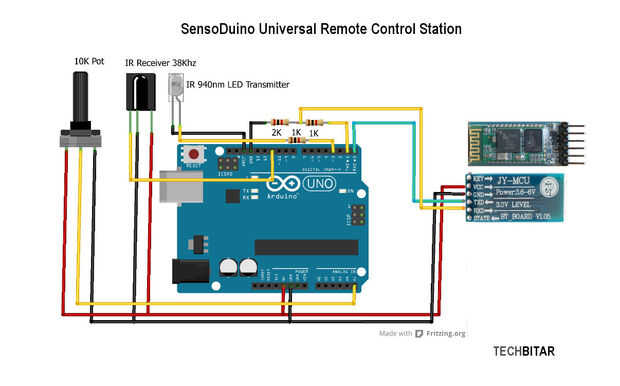

CABLEADO DEL CIRCUITO DE LA ESTACIÓN DE IR

IR TRANSMISOR LED

• Cátodo (negativo/el corto pin)---> Arduino GND
• Ánodo (positivo/The long pin)---> 1 K ohmio---> Arduino pin 3 (PWM)

RECEPTOR IR DE 38KHZ (PROTUBERANCIA FRENTE A USTED)

• Eje derecho---> pin de 5V de Arduino
• Medio---> pin Arduino GND
• Eje izquierdo---> Arduino 11 pines (PWM)

POTENCIÓMETRO DE 10K OHMIOS

• Medio---> Arduino analógica 05 Pin
• Eje izquierdo---> pin Arduino GND
• Eje derecho---Pin de 5V de Arduino

MÓDULO BLUETOOTH HC-05 (BREAKOUT BOARD)

• Pin GND---> pin Arduino GND
• Pin VCC (5V)---> pin de 5V de Arduino
• Pin TX---> Arduino Uno RX (pin 0)
• Pin RX---> el conjunto entre 1 K Ohm y resistores de 2 K ohmios
• Resistencia de 1K Ohm--> Arduino Uno TX (pin 1)
• Resistencia de Ohm de 2 K--> GND
