Estación de creación Lego portátil (3 / 14 paso)

Paso 3: Bisagra principal construcción

Arbustos:

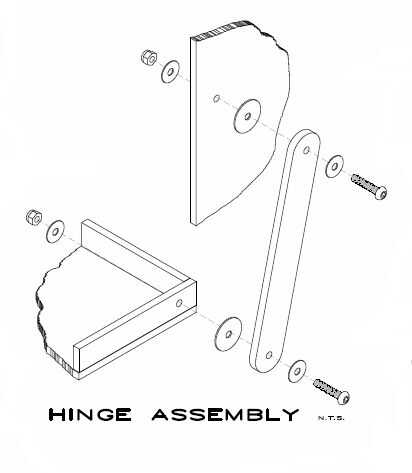

Consulte detalle de bisagra principal dibujo para la dimensión de la madera contrachapada del brazo de bisagra.

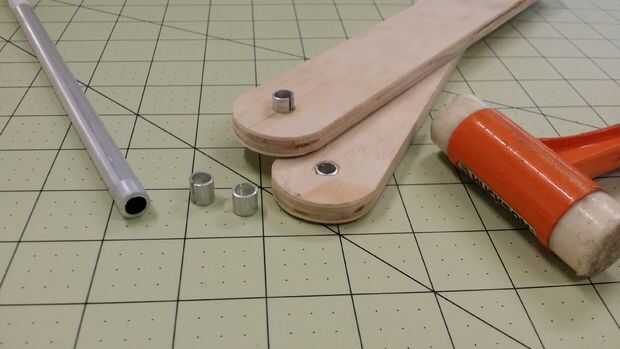

• Fabricar casquillos de x 8 que empujarán perfectamente en todos los agujeros de pivote para los pernos de pivote que en mi caso es M8x30.

• Usé algunos pequeño tubo de aluminio que era un poco grande en diámetro por lo que corrí una ranura a lo largo de lo bush y prensado hasta el tamaño adecuado una vez que fue golpeada en su posición con un mazo pequeño. Probar esto en un pedazo de capa de desecho para obtener el diámetro del orificio final correcto.

• También puede usar algo como el tubo de nylon cerveceros o máquina para arriba o 3D imprimir algunos arbustos.

Arandelas:

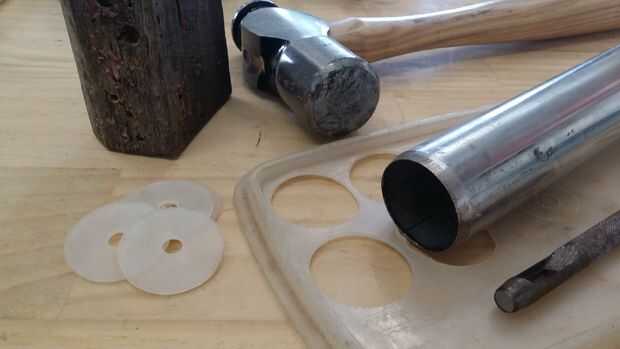

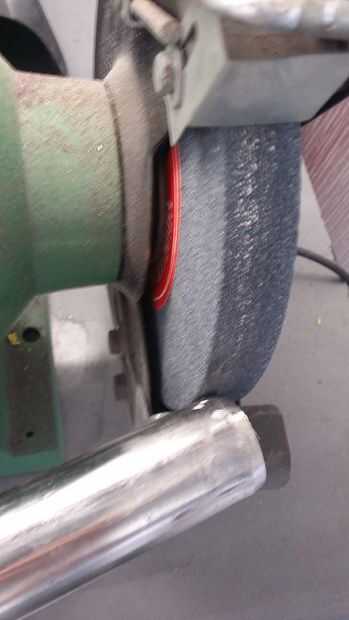

• Usé un pedazo corto 38mm tubería y suelo un borde afilado en un extremo (como se muestra) para crear un golpe de taco y perforado 4 x arandelas de nylon de una vieja tapa de Tupperware para hacer las arandelas entre el brazo de la bisagra, caja principal y la tabla.

Pivote:

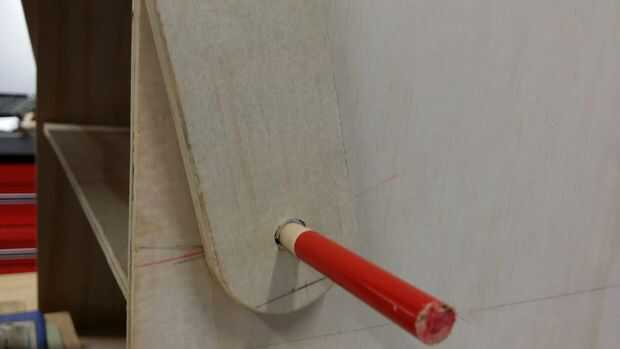

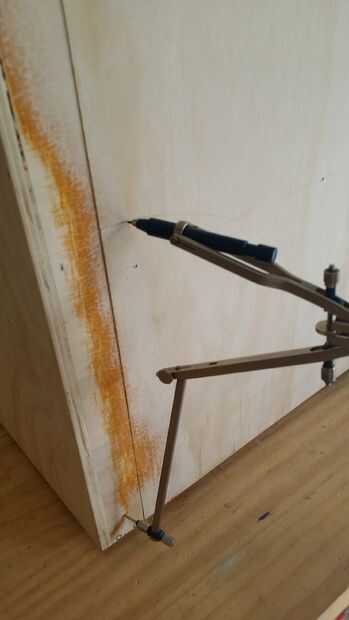

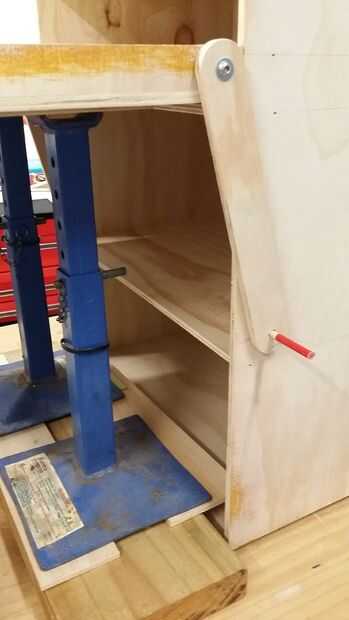

• Puede utilizar una brújula (fijado en 240mm) para comprobar la posición del agujero del pivote en la caja principal por marcar el centro del agujero en la tabla y traza un arco en el lado de la caja principal mientras que la tabla está en el cerrado y escarnecido por posición. Donde se cruzan los arcos será la posición del pivote. Doble comprobé esto por talla abajo una viejo lápiz para caber en el agujero del tornillo en el brazo de la bisagra y repita el proceso de scribe de arco, como se muestra arriba.

Asamblea:

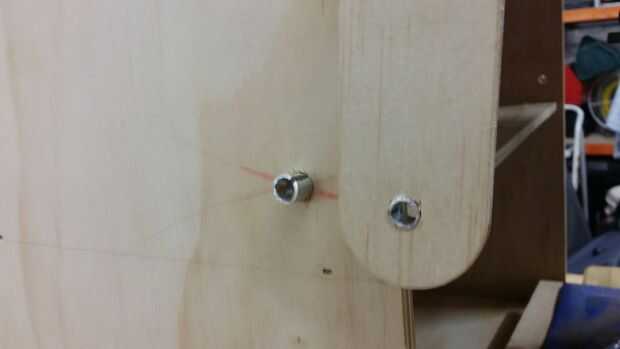

• Taladre el agujero del pivote en el lado de la caja principal y grifo en arbustos.

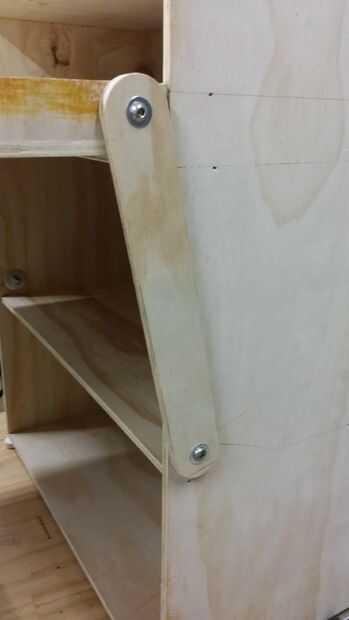

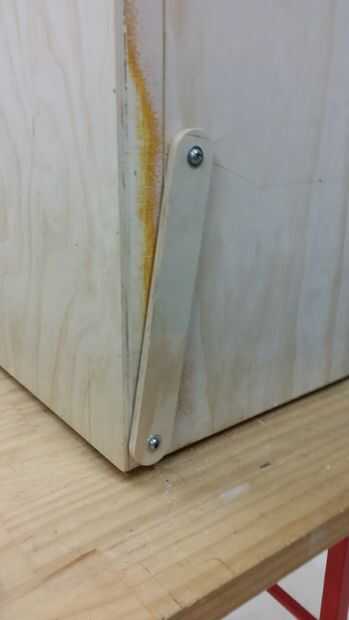

• Temporalmente el perno de la Asamblea para verificar la alineación y poner trabas.
