Estación de DIY, bajo-el Banco-montado (4 / 9 paso)

Paso 4: Ahora ¿qué?

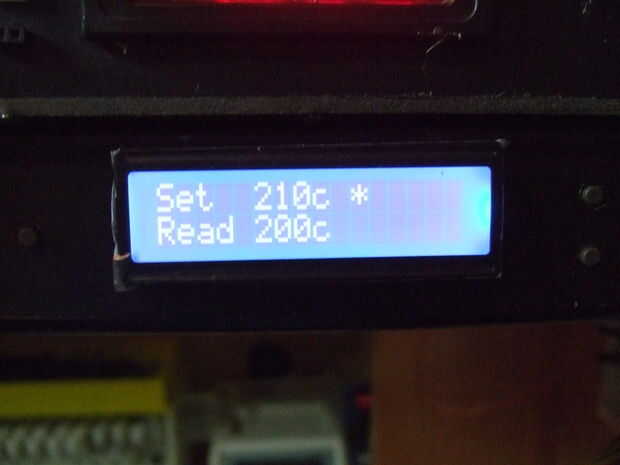

Bueno, escribí un programa PIC a las cosas de control. Hay 3 botones. El botón de encendido enciende LCD encendido/apagado y el hierro. Hay un botón arriba y un botón de abajo. El set temp se mueve en incrementos de 10 grados centígrados. El hierro recuerda la última configuración usada, incluso si se ha desconectado.

El truco sólo agregué fue debido a la manera el calentador funciona. Me olvide que tipo de calentador tiene, pero es la clase donde la resistencia no es constante. Cuando esté frío, la resistencia del calentador es prácticamente cero ohmios. Luego aumenta a varios ohmios cuando está caliente. Así que añadido PWM con una resistencia del 50% ciclo cuando la plancha está bajo de 150 grados centígrados, por lo que yo puedo correr de una fuente conmutada de 3A sin dispararse la protección de corto circuito.
