Paso 1: partes
Hay cientos de controladores de carga, cientos de paneles solares y cientos de baterías que pueden combinarse para producir millones de diferentes sistemas. Mis partes donde elegido teniendo en cuenta: relación energía/peso, costo, tamaño y Expandablity. Mi meta era un sistema portátil que aproximadamente se rompe incluso (cero o baja + amperios a la batería) cuando usando mi laptop y disco duro externo (así 85W + 50W + inversor y cierta pérdida = 150W?) en la energía solar.
Lista de materiales:
Mi versión:
- AGM batería 12V 80Ah $173
- -Actualización! He ordenado una pila de litio de 12V de 4 lb 20Ah para reemplazar la batería de ácido de plomo de 50 lb.
- -El litio de 12V (batería de licitación) se supone que es reemplazo listo para AGM. $220.
- 2 x 60W plegable PowerAdd $233 x 2 = $466 (usado)
- Controlador de carga MPPT (30A) $170
- CC pantalla (para salud del sistema de monitoreo) $34
- Inversor (400W) $40 (usados)
- Medidor de vatios (> 100 Amp) $24
- Alambre ($ 0,50/pie, 12 AWG – obtener rojo y negro/azul, 5 ft de cada uno) $10
- Bloque de terminales (8-circuito) $8
- Conectores (anillo de perno prisionero AWG 12-10 8-10 50/almeja) $7
- Portable: Caso ~ $50 (usado)
- Diodos (6TQ045 - 6A 45V Schottky rectificador - hay otras opciones) ~ $10 ("como nuevo")
- Los ventiladores $4
- Hardware (tornillos, plástico, etc.): $50-$100
- Calidad cables: $13 x 2 = $26
- Enchufes de decano en T: $30
- Ventilador de conducto $2
- Arnés de batería y abrazaderas (reutilizar)
- Herramientas de mano que tenía de otros proyectos.
- -Destornilladores
- -Cortador de alambre
- -Pelacables
- -Plegadores
- Soldadura/soldadura/flujo
- -Taladro de mano

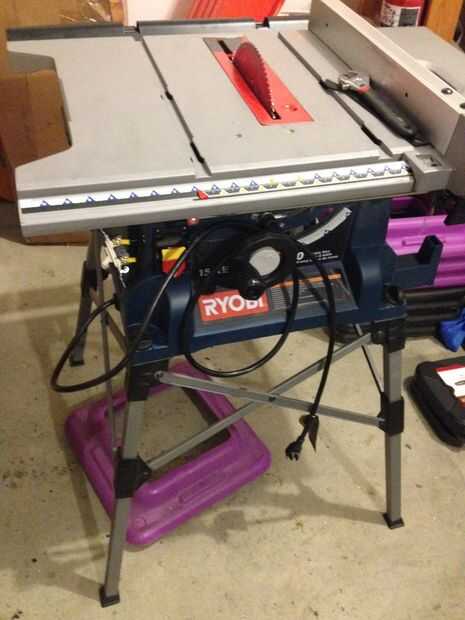

- -Sierra
- -Dremel y varios tips
- -Antorcha mano
- -Pistola/calor shrink
- -Alicates
- -Multímetro
- -Controladores y llave de maleficio
He comprado usado o de superávit cuando sea posible, excepto la batería y el cable fue intencionalmente nueva.
