Paso 4: Diseño montaje
Como ya he mencionado, cuando se trata de componentes desconocido me gusta el diseño del componente de "breadboard". Resulta que fui capaz de simplemente cortar el panel de diseño para los dispositivos de seguimiento y montar todo el grupo en el caso directamente. Una sorpresa para mí fue que varios elementos deben ser "separados" de cualquier superficie. El inversor y el medidor de vatios necesitan "las canalizaciones verticales" (bloques de plástico finos) para permitir el flujo de aire detrás (es decir, en todos los lados) del dispositivo. Esto fue una gran cosa para aprender durante el diseño en lugar de la Asamblea del caso.
- Conseguir un panel de plástico bastante grande (superávit para mí). I medir y agujeros perforados y utiliza 3M tornillos con tuercas de seguridad de Nylon para el montaje en casi todos.
- Monte el regulador de carga.
- Monte el bloque 8-circuito bajo el controlador de carga. Mi filosofía es minimizar el cruce de la línea, para tener la mayoría de mis líneas de positivo al lado de mis líneas negativas con espacios entre los pares de líneas (para puentes de puesta a tierra y para agregar una segunda batería más adelante).

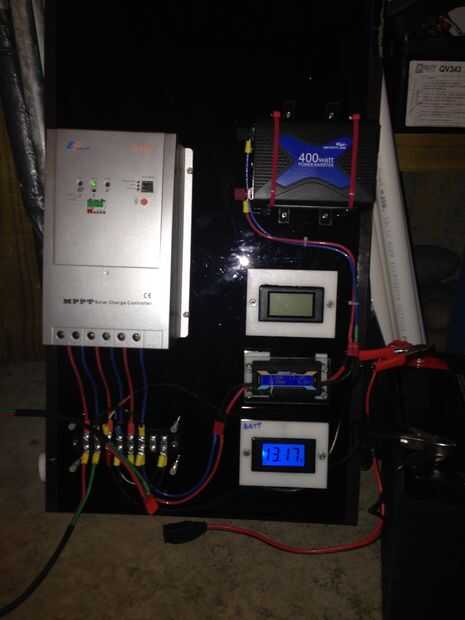

- Montar todos los dispositivos de seguimiento juntos (o como quieras). Tuve que crear unas placas de soporte para mi vatímetro y voltímetro. Utilice postes de plástico o separadores de plástico siempre que sea posible. Usted puede notar mi extra bloque medidor de voltios. Tengo pensado agregar una segunda batería y tapa a un sistema de batería de 24V en el futuro. La tensión de la batería del sistema determina los límites del controlador de carga - 390W para 12V, 780W para 24V. Esto también permite generalmente más bajo amperaje todo alrededor. En el lado negativo, esto significa comprar un inversor de 24V si no tienes uno.
- Monte el inversor.
- Revisar todas las piezas para el flujo de aire y conexiones libres de estrés.
- Organizar y realizar las conexiones.
- Prueba de las conexiones, montar, luego vuelva a probar.
