Paso 6: Controlador Arduino PID

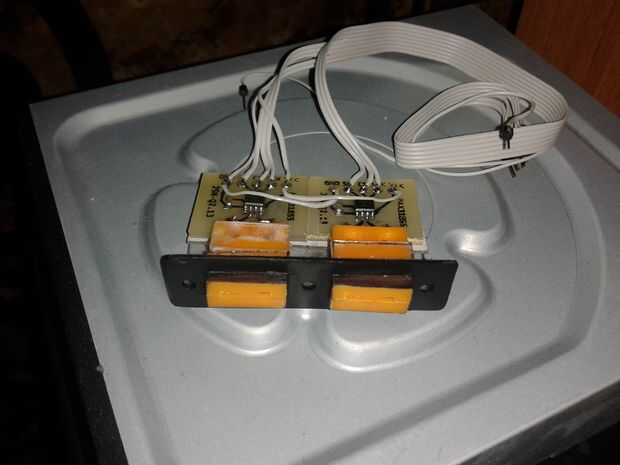

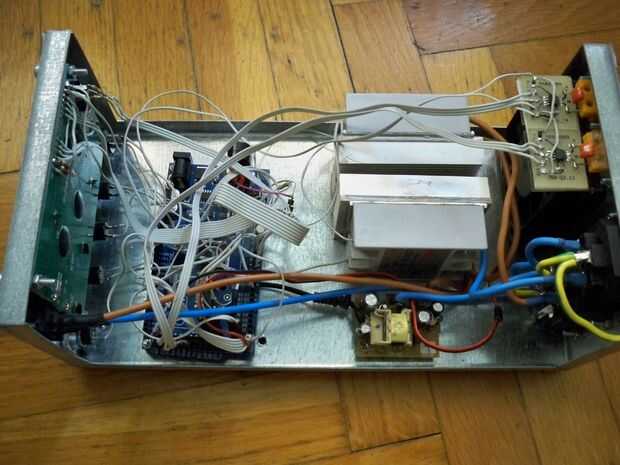

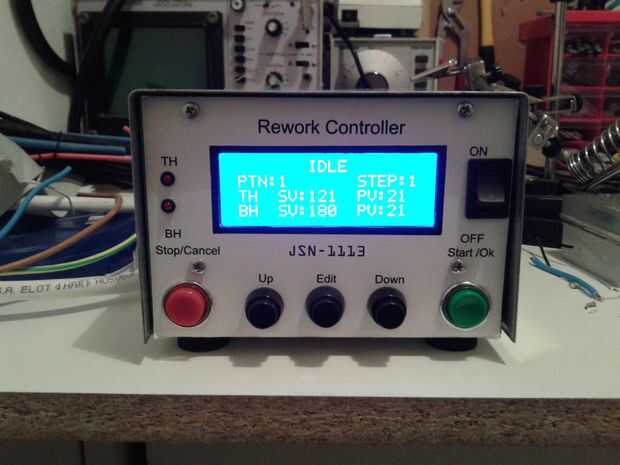

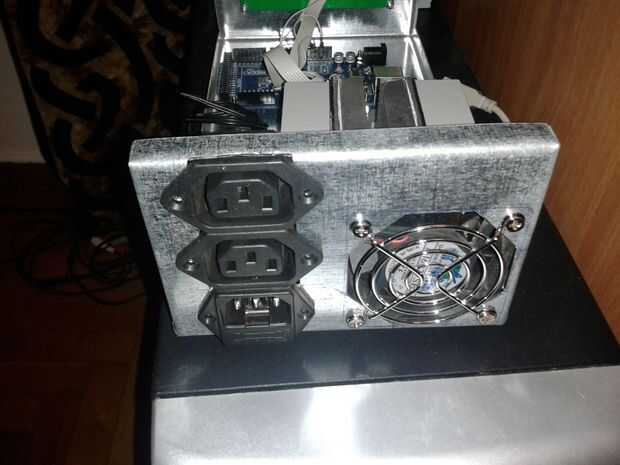

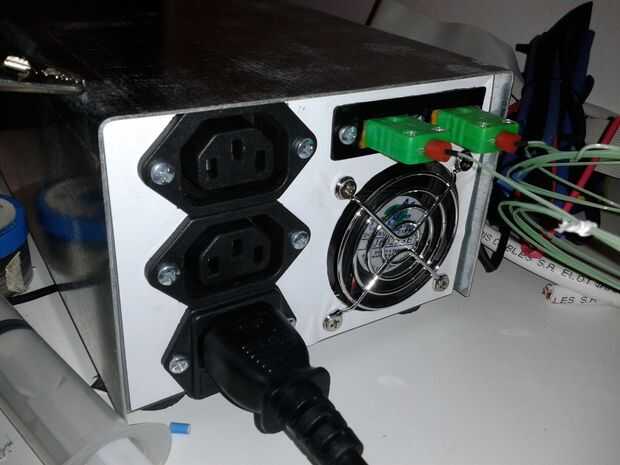

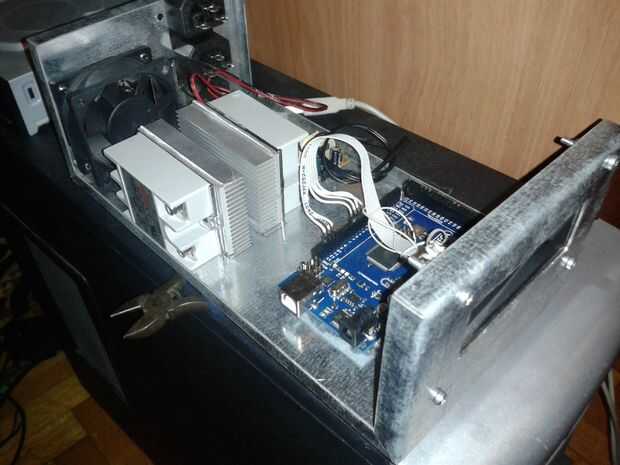

Usted puede "cortar n' soldadura" cada cable que se conecta al controlador (potencia del calentador superior e inferior, potencia de controlador, termopares) o conseguir algunos conectores hembra y hace una limpia instalar como lo hice. No sabía cuánto calor provendría de los ress así que añadido un ventilador en la caja. O bien instalar un ventilador o no, usted debe poner disipadores de calor en el RESS. El código es explicaciones sobre cómo conectar cada botón, la pantalla y el SSRs, los termopares, así que es bastante fácil conectar todo junto. Cómo funciona: no hay autosetup de la P, I y D valores, por lo que tiene que definir su propio dependiendo de la configuración. Perfiles de allí 4. En cada uno se establece el número de pasos, rampa (C/s), dwel (tiempo de espera por el paso), umbral de calentador de fondo, temperatura de destino para cada paso y P, I, los valores D para BH y TH Por ejemplo, 3 pasos, 80.180 y 230 C con umbral de BH 180, su pcb se calentará hasta 180C de BH, mantenga esa temperatura de BH y vaya a 230 con calentador superior. El código todavía necesita muchas mejoras pero se puede obtener una idea de cómo debería funcionar. Esto no es un tutorial detallado porque hay un montón de piezas de diy en él y cada estructura será diferente. Solo espero que todo el mundo se inspirarse de este instructable para hacer su propio. P.d.: Muchas gracias a NorcalReballer para el código base. Encontrarme @ http://liliumjsn.blogspot.gr/
Código: https://www.dropbox.com/s/km43re4lyer7n3v/Arduino%20Rework%20Station.rar?dl=0
