Paso 4: Hacer una pinza de madera
Las tuberías de llenado de tina deben fijarse firmemente a la plataforma. El paquete viene con algunos hardware de estructura de pared resistente, pero es demasiado para un proyecto de este pequeño. En el apretado espacio que he dejado para mí en la esquina de la plataforma, diseñé una abrazadera de madera a la parte inferior.
La plantilla en este paso incluye los agujeros para los tubos y un espacio de 1/4" entre las dos partes de la abrazadera. La pieza con el ángulo final es atornillada y pegada a la parte inferior de la plataforma, y las otras dos piezas se unen a él con tornillos. Los tornillos sujetan las abrazaderas en su lugar, y cuando los tubos se insertan puede apretarse para mantener los tubos firmemente en su lugar.

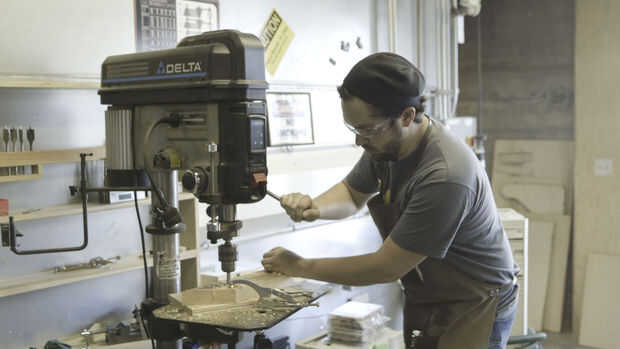

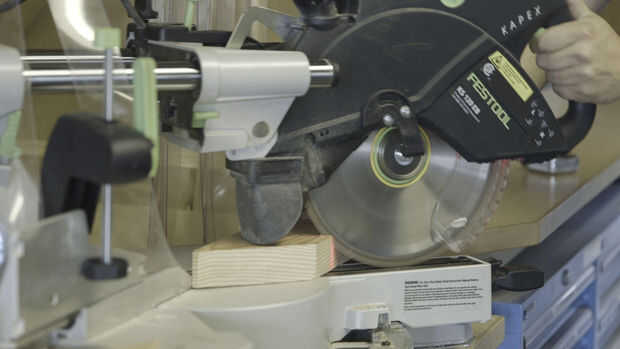

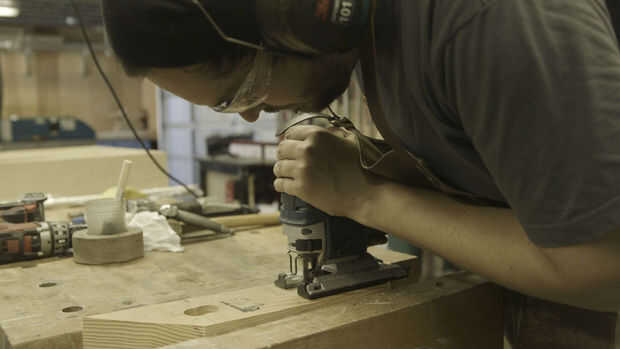

Hice esta abrazadera de un pedazo de 2 X 6 madera. Utiliza la plantilla para perforar los agujeros en la Sierra de mesa, luego utilizar la tronzadora y una sierra de calar para hacer otros cortes. Hice las mordazas independientes, pero esto podría hacerse también sin el espacio perpendicular en el centro.
Se puede ver en la foto 3 en este paso que hay dos orificios que se cruzan en mi mordaza. Esto es porque no miden correctamente cuando perforan los agujeros de la primera vez. La abrazadera todavía funciona bien, sólo necesita ranuras semicirculares que se alinean con los agujeros en la plataforma.
