Paso 8: Todo lo relacionado

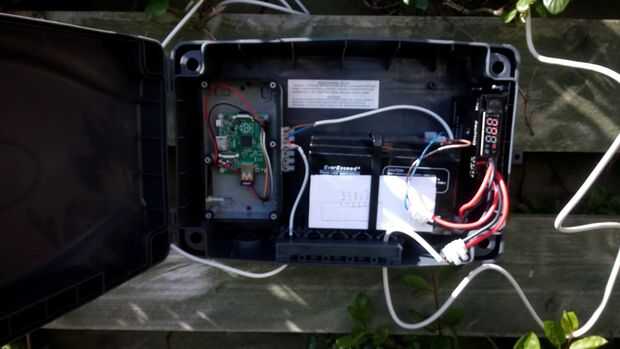

Con todo en su lugar es hora de conectar las cosas.
Si tienes un cargador solar con una salida de carga, es una buena idea usarlo, puesto que generalmente hay una manera de activar o desactivar. Como estamos usando una batería de 12V, necesitamos un regulador 7805 para reducir a 5V para el IPC. Si te fijas al 7805 con las marcas frente a usted, el pin izquierdo es la entrada (conectar a 12V), el medio es GND, y la derecha es la salida (5V).
Puede conectar su 5V para el conector habitual de Rpi o directamente a su jefe, en este caso, perno 2 o 4.
El cargador solar dispone de conexiones para la batería y el panel solar. Asegúrese de conectar siempre la batería en primer lugar.
Es hora de conectar el I2C, que son los pines 3 y 5 (SDA y SCL) y los pines 1 y 9 (+ 3, 3V y GND)
El IPC de alimentación, compruebe que todo funciona bien y cerrar el cuadro de :D
