Estación meteorológica de Arduino (AWS) (2 / 4 paso)

Paso 2: Conexiones de Hardware

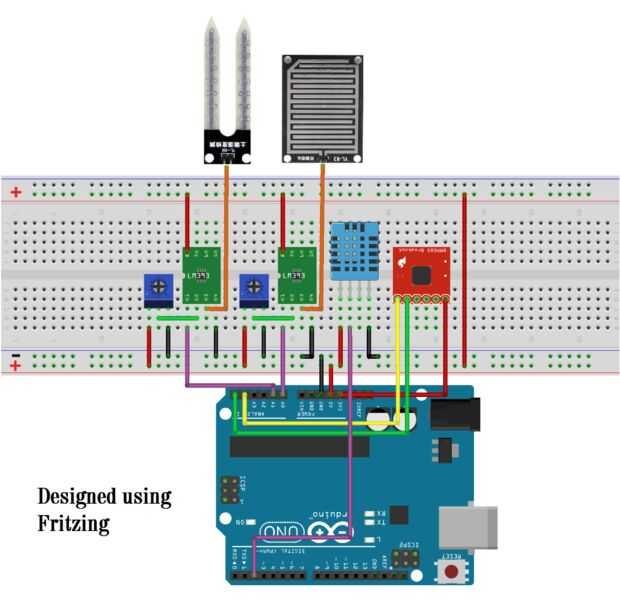

En general, las conexiones son muy sencillas. Siga las instrucciones y las imágenes de arriba, y si no tiene problemas.

Módulo de gota de lluvia

  • el pin VCC en la salida de 5V de Arduino
  • el pin GND de Arduino GND y
  • los datos analógicos al pin analógico Arduino 0

Módulo de humedad de suelo

  • el pin VCC en la salida de 5V de Arduino
  • el pin GND de Arduino GND y
  • los datos analógicos a la clavija analógica Arduino 1

Conexión BMP185

  • el pin VCC en Arduino salida de 3.3V
  • el pin GND de Arduino GND
  • el pin SDA (línea de datos serie) al pin analógico Arduino 4 y
  • el pin SCL (Serial Clock Line) al pin analógico Arduino 5

Conexión DHT11

  • el pin VCC en la salida de 5V de Arduino
  • el pin GND de Arduino GND y
  • el pin de datos para pin digital de Arduino 4
