Paso 2: Conecte el transmisor, LM35 y la ONU
He seleccionado UNO para esta parte porque puede ser alimentado por una fuente externa.

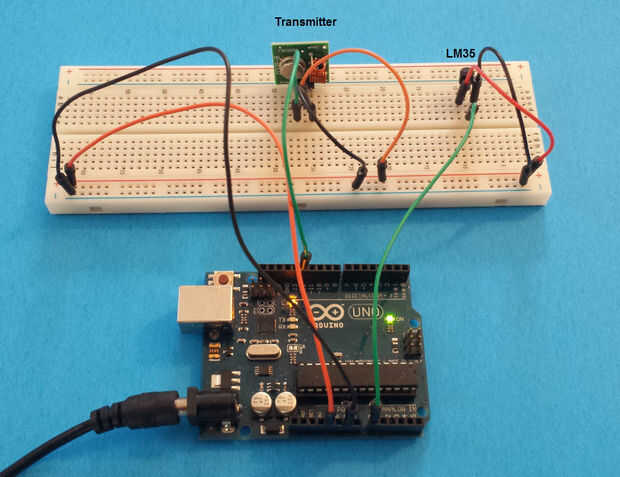

Primero conectar el GND y el VCC de Arduino a la tarjeta del pan

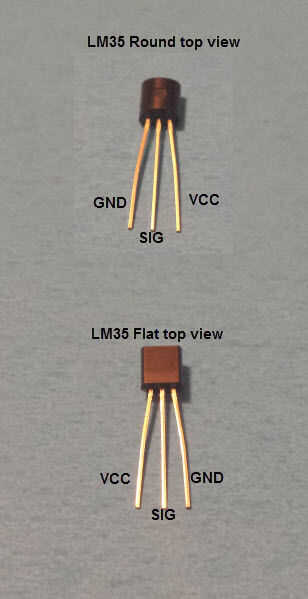

Inserte el LM35 en el protoboard y conectar el GND y el VCC (véase el cuadro para la ubicación de la VCC y el pin GND en el LM35) la media punta se conecta al PIN A0 en el Arduino.
Si invierte el GND y el VCC en el LM35, se calientan y producen las lecturas en el rango de 300 a 500 grados C. (si esto sucede evitar tocarla con las manos)

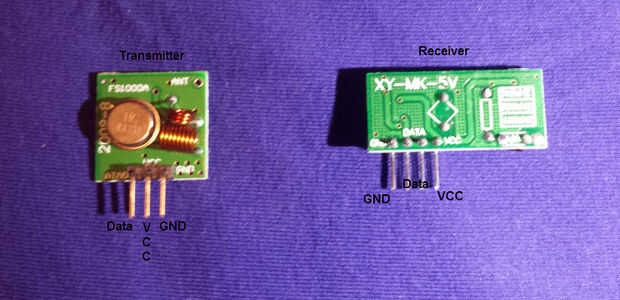

Inserte el módulo de RF433-TX, colóquela frente a usted y pernos deben ser datos, VCC, GND de izquierda a derecha (ver imagen)
Conecte el VCC y el GND a los +-rieles en el protoboard y los datos pin se conecta el pin digital 12 en el Arduino.
Esto es para esta parte, al discutir el bosquejo de transmisor.
