Estación meteorológica de Arduino con módulos MHz RF433 (4 / 5 paso)

Paso 4: Conectar el NANO, el receptor y la pantalla LCD I2C

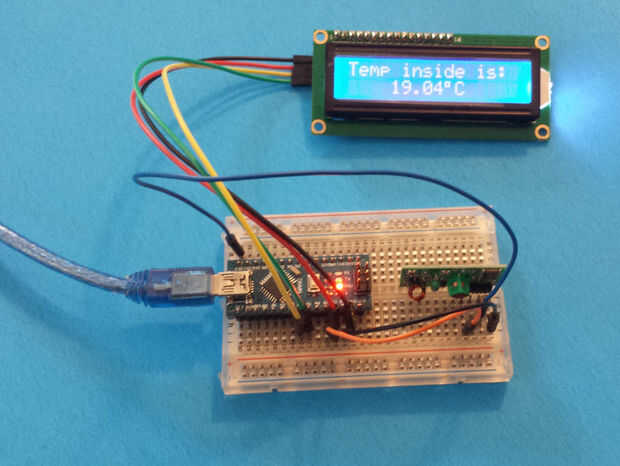

En esta sección será conectar el NANO con la pantalla LCD y el módulo RF433-RX

Enchufe en el NANO en el protoboard

A continuación, inserte el módulo de RF433-RX

Conectar el VCC y el GND de la RF433-RX NANO GND y VCC y conectar la clavija de datos (pin más a la izquierda) en el pin digital 12 en el NANO

Conectar el GND y el VCC del I2C LCD serial el VCC y el GND de los pernos en el NANO, luego conecte el SDA al pin analógico 4 en el NANO y el SCL al pin analógico 5 en el NANO.
