Paso 2: veleta diseño
Solución: Así que hice algunas investigaciones sobre veletas. Su funcionamiento es que el peso se distribuye uniformemente para que el ½ está en un lado y ½ en el otro lado pero que también es equilibrada como un subibaja, para aquellas personas mayores que recuerdan a aquellos. Viento la superficie de la 'cola' del movimiento tiene que ser mucho mayor que la cabeza.

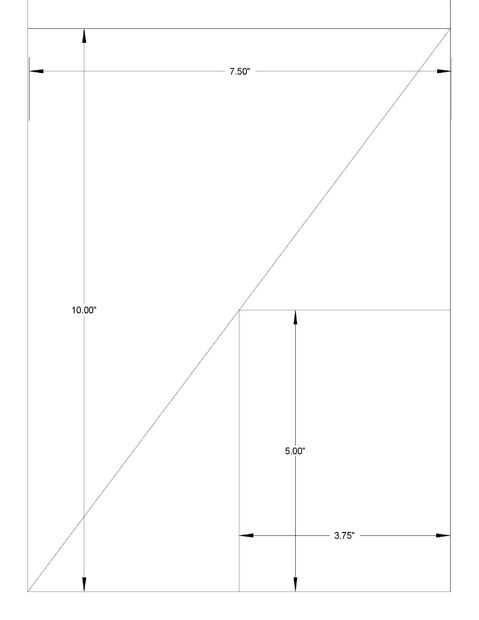

Tenía un diseño bastante inteligente para un Geek antiguo. Tomé una muestra de 'NoTrespassing' de aluminio. La pieza que tenía era de 10 "x 7,5". La corté por la mitad en diagonal con un par de tijeras. De un lado, cortar dos triángulos de ella según indica el dibujo. Ahora estos dos triángulos coinciden hasta el punto del triángulo grande. Utilizando algún pegamento de aerosol, pegué los triángulos más pequeños uno a cada lado del triángulo grande.
Usando algunos trigonometría, eso significa que el peso de cada mitad de paleta es igual.
Problema: Sin embargo, el peso no se distribuye igual. El pedazo de cola tiene más peso más lejos hacia fuera y el punto tiene más peso en el centro.
Solución: Así que tomó un lápiz y lo pegan en el weather vane perpendicular al triángulo y cambió de puesto hasta que se equilibró. Era de 5.5" desde el punto de. Esto no es realmente demasiado crítico. En este punto, corte una ranura de 3/8" a 1/2" para borrar el potenciómetro. Centro de una de las placas de reparación sobre la ranura y orificios de montaje 8-32.
