Paso 4: Cableado y montaje
Sople por partículas de plástico que pueden haber caído T alrededor del rodamiento. Vuelva a instalar el perno para el anemómetro a través del cojinete.

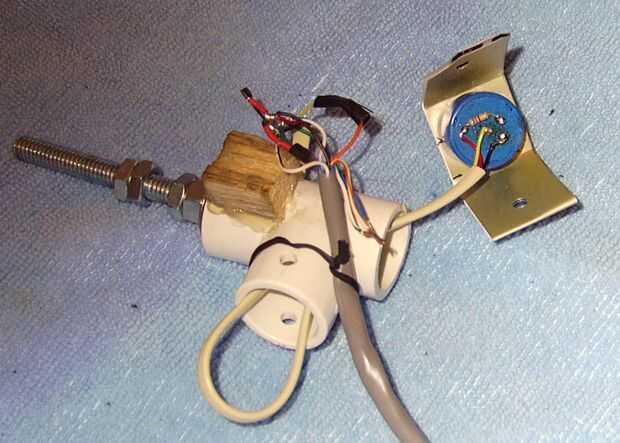

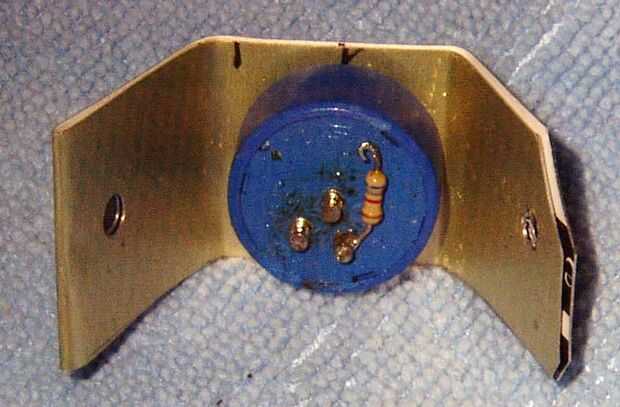

Ver esquema. Os adjunto una resistencia de 6,8 K a la clavija 1 del potenciómetro. También perforé otro agujero en la T de los cables que vienen desde el potenciómetro. Utilicé cable de teléfono para conectar hasta el potenciómetro y macetas con pegamento caliente. Porque necesitaba más alambres que antes, tuve que cablear el sensor anemómetro y térmica cambia a ocho cables cable Ethernet. Ni que decir tiene que hice un trabajo feo de cableado todo (ver foto). Pero todo estaba conectado y el cableado fue aislado y apoyado con pegamento caliente. Recomiendo que usar un ohmímetro multímetro para asegurarse de que todo está conectado correctamente.

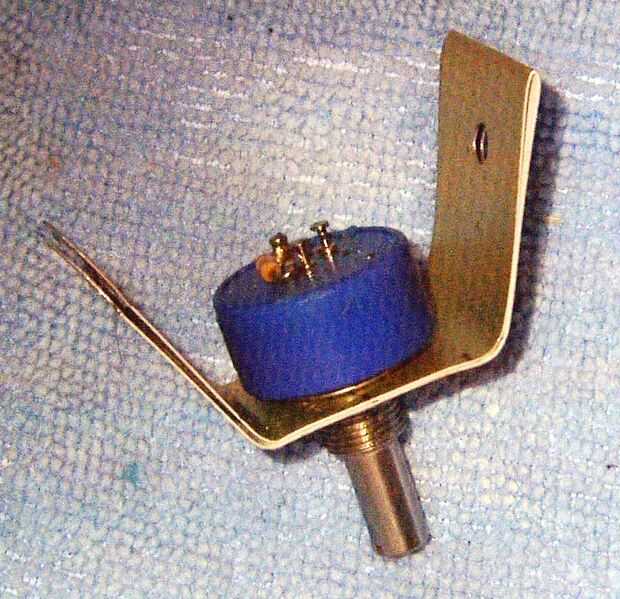

Deslice el potenciómetro en la T y fíjela con hardware de 8-32. Deje que el exceso de cable sobresalga del T.

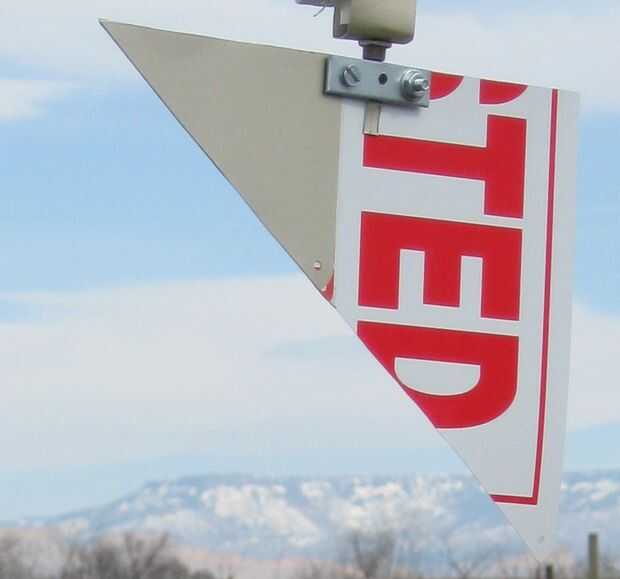

Ahora puse una de las placas de la reparación a cada lado de la veleta y fije sin apretar con hardware de 8-32. Creo que tuve una arandela a cada lado. Luego deslice la paleta sobre el eje del potenciómetro y apretar.
Vuelva a colocar el montaje del anemómetro.
