Paso 5: Ajuste y calibración

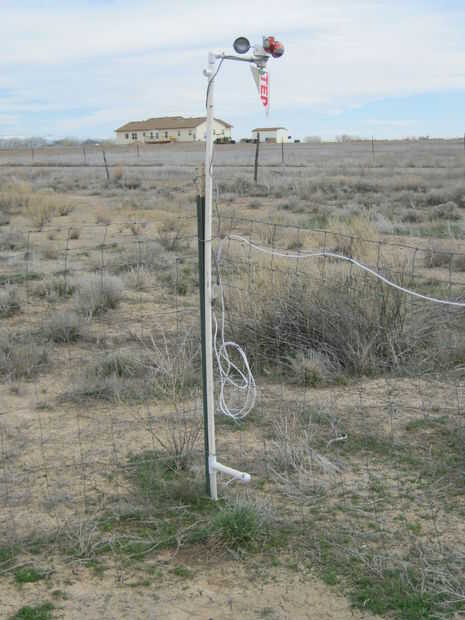

½" PVC es bastante flexible con longitud de 5 pies. Me ha ocurrido que algunos PVC más grande, creo que debe ser ¾" SDR21. De todos modos el PVC ½" encaja dentro de él y le da fuerza. He puesto una T en la parte inferior con una extensión en mi valla. Sólo tengo un tapón en el suelo en vez de conducir en la tierra. Atornillan el PVC ¾" y ½" para que no gire el conjunto. Os adjunto el tubo de ¾" a un poste de T en mi guía con un alambre pesado. Todas las conexiones de PVC deben ser cementados pero no he hecho eso todavía. Había orientado el brazo para que apunte al norte. Para los perfeccionistas, recuerde que hay una diferencia entre magnético Norte verdadero y el norte llamado declinación magnética. Aquí es un sitio web para encontrar el tuyo. Curiosamente, cambia con la época del año, pero por mi ubicación, es cerca de 10 grados que no es bastante importante para mí.
http://www.ngdc.NOAA.gov/geomagmodels/Struts/calcDeclination
Conecté el cable Ethernet desde la Asamblea de tiempo a un cable Ethernet con uno de los acopladores de Ethernet de 100 pies. Me alimenta el otro extremo del cable en mi casa y al otro extremo de mi escudo Arduino con otro acoplador.
Calibración: Utilizando un trozo de cinta, bloquear la veleta por lo que están señalando norte y mida la tensión desde el potenciómetro. Por cierto, he añadido la resistencia de 6,8 K para que la salida nunca a entrar en 3Vdc que es lo que tengo la Aref establece en. De todos modos, yo estaba esperando a leer 0VCC en el norte pero fue realmente 1.5V como tuve el potenciómetro montado en 180 grados fuera de mi original. Ahora puede corregir este aflojando la tuerca que sostiene el potenciómetro para el soporte y cuidadosamente girando el potenciómetro pero para mí es más fácil acostumbrarse a sólo en el software de Arduino.
