Estación meteorológica de Arduino. (5 / 13 paso)

Paso 5: Receptor esquema eléctrico

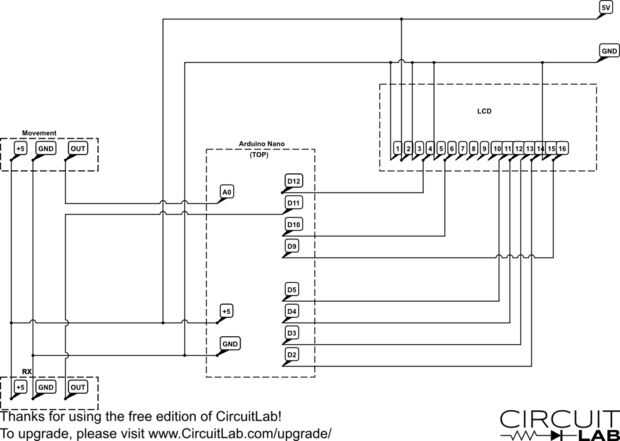

Basado en el código que escribí un dibujó un diagrama eléctrico.

recomienda conectar el pin 3 (V0) de la pantalla LCD para un 10K ohm potenciómetro, este medidor de Pot a VCC y GND.
Para controlar el brillo.
Conecté el estrecho para toma de tierra para obtener máximo brillo, este trabaja bien en un par de LCD, así que pruébalo primero.

El resto es bastante sencillo.
