Paso 1: La NodeMcu Junta
Como soy un newby, compré la Junta NodeMcu de menos de 6$, más o menos por exident. Estaba buscando un Consejo que mis proyectos se pudo conectar a internet. La Junta de NodeMcu mucho como un arduino y por lo tanto se sentía muy bien. En aquel momento no tenía ni idea de las grandes ventajas de la Junta.
El NodeMcu es en realidad un arduino con un escudo de wifi. Puede reconise este escudo por la placa metálica en la parte superior. Este escudo de wifi se llama el esp8266. El escudo puede ser comprado y utilizado como un controlador individual, una versión bien conocida es la V1 de esp8266 que solo tiene 2 pines digitales. La última versión (uno de ellos se coloca en la cima de la tabla de NodeMcu) tienen más pines digitales.
La gran ventaja de la Junta de NodeMcu es que la Junta se puede programar en el entorno de arduino: arduino IDE. Además, el Consejo se compone de un paso de 5 voltios conversor. Puede conectar con seguridad la Junta por el USB a su ordenador sin tener que comprar un módulo de paso descendente de 3,3 voltios.

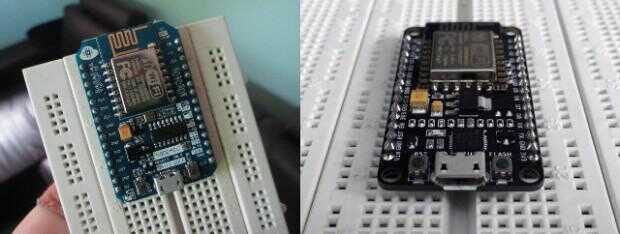

Si usted quiere comprar una tarjeta de NodeMcu puede comprar la versión 0.9 o la 1.0 versión. La única diferencia que conozco es que la versión 0.9 es más ancha que la 1.0 versión. Es no pueden utilizando la versión 0.9 de un broadboard y conecte los cables al lado.
He encontrado un montón de tutoriales en internet donde programó la junta con el software de LUA. Como nunca usé este software antes preferido para quedarse con el software de arduino IDE.
Programación nodeMCU con arduino es fácil!
Simplemente abra el arduino IDE, la versión más reciente (yo uso 1.6.6). Ve a 'archivo' y haga clic en 'Preferencias'. Añadir el siguiente enlace en el campo 'tablero adicional URL':
http://Arduino.esp8266.com/stable/package_esp8266c...
Después de esto puedes reiniciar el software y usted debe poder seleccionar la tabla en el administrador de la Junta (V1.0 o V0.9).
Pernos de la NodeMcu

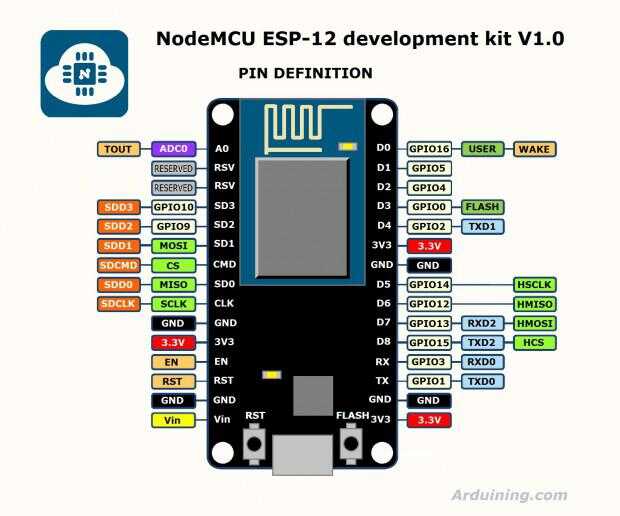

Una pequeña Nota: cuando se programa una placa NodeMCU, la disposición de pines es ligeramente diferente de una placa arduino. Utilizar la imagen de abajo para comparar los pasadores. Si mencionas un pin GPIO de arduino en el bosquejo que utiliza para el NodeMCU, tiene que conectar el eje derecho de la NodeMCU a
Por ejemplo: Si usted quiere conectar sensor de somet a D5, se debe mencionar pin 14 en el código de arduino. En el código de abajo y la correspondiente visualización Fritzing, las conexiones ya están ajustadas.
