Paso 4: Preparar los cables de alimentación y cable serie

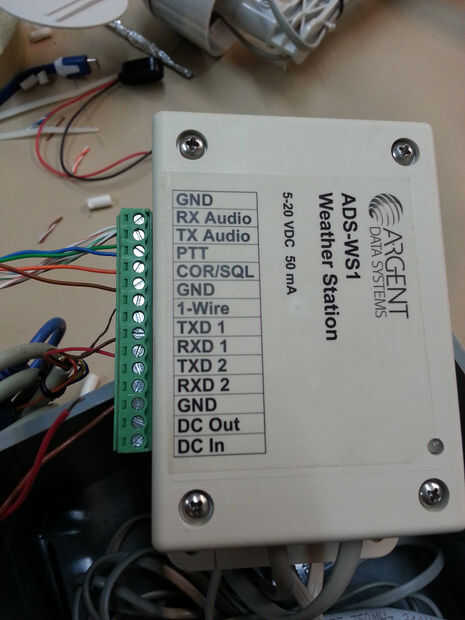

Usted sólo necesita 3 cables y 2 cables de alimentación al cable del controlador. En mi foto hay cables en los terminales de rosca de 5 primeros, ésos son para enviar datos de CNC/APRS a una radio de jamón y no son necesarios para este tutorial.
Por lo tanto, primero debe conectar un cable serie al controlador de tiempo. Conecte el cable al adaptador de Serial a USB. Ahora cortar el extremo restante del cable serie, asegúrate de darte suficiente holgura para el cable según sea necesario y a la vaina externa de la tira sobre los cables por lo menos 2 pulgadas. El individuo los cables solo es necesario ser despojado 1/4" o algo así. Usted necesitará utilizar un multímetro las clavijas del cable y encontrar los cables que coinciden a los pines 2, 3 y 5 de los pernos dentro de la cáscara del DB9. Generalmente si usted mira de cerca los números aparecen al lado de las clavijas.
El cable para el pin 2 va a TXD1 en el controlador.
El cable para el pin 3 va a RXD1 en el controlador.
El cable para pin 5 va a tierra del controlador.

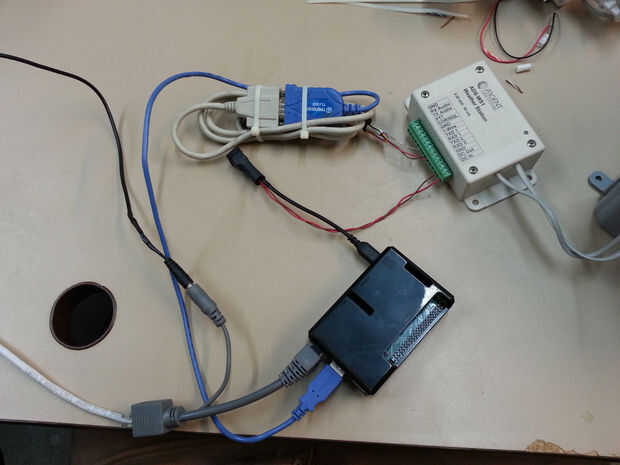

Una vez que todos cableado necesitan algunos de alimentación para el controlador. Una batería de 9V funciona bien para el suministro de pruebas, o 5V o 12V. Cable positivo hasta el "DC" y el cable de tierra a la entrada de tierra baja del controlador.

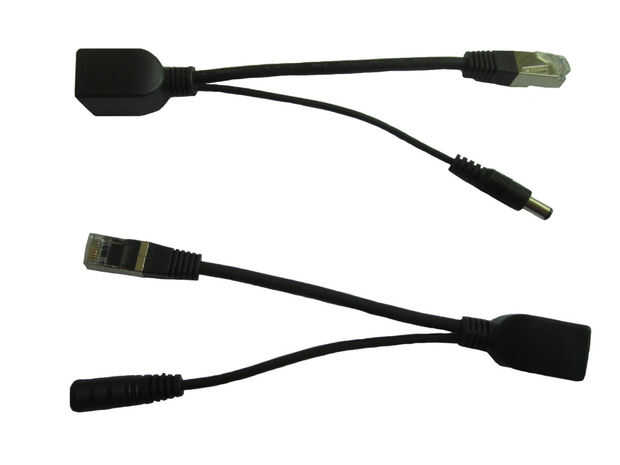

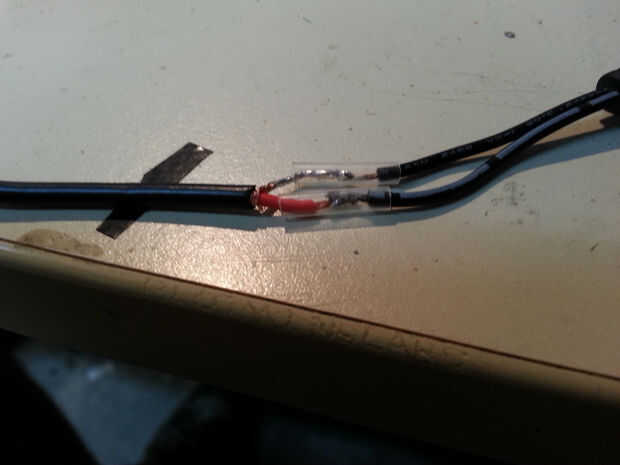

Usé un par de adaptadores Power-over-Ethernet (PoE) para esta instalación. Yo con mi RPi2 y el controlador de tiempo de 5V, compuesto por un adaptador para el extremo remoto para dividir el poder entre ellos. Tubería para realizar la conexión ordenada y más resistente a la intemperie del encogimiento del dado que se trata de los elementos que utiliza. A pesar de esto todo será en una caja apretada de tiempo, no sobra para agregar capas adicionales de protección en caso de una fuga.

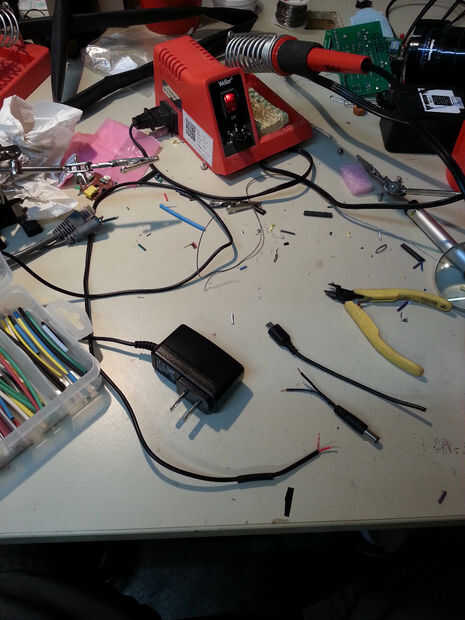

Por último pero no menos importante, la fuente de 5V para el RPi2 está muy bien para ambos dispositivos. De hecho, puede cortar el conector microUSB y use en el extremo remoto del adaptador PoE.
