Estación meteorológica de seguimiento solar (1 / 2 paso)

Paso 1: Materiales, cableado y codificación

Materiales:

Tablero: Arduino Mega 2560

Sensores:

Temperatura y humedad

Humedad del suelo

Módulo de lluvia

Presión barométrica

Otros:

Pasos de voltaje

Diodos de bloqueo

Panel solar

Servos (2)

Fotorresistor (4)

10 k resistencias (4)

Puentes de Arduino surtidos

Cinta aislante

Impresora 3D

Caja

NOTA SOBRE LA IMPRESIÓN 3D:

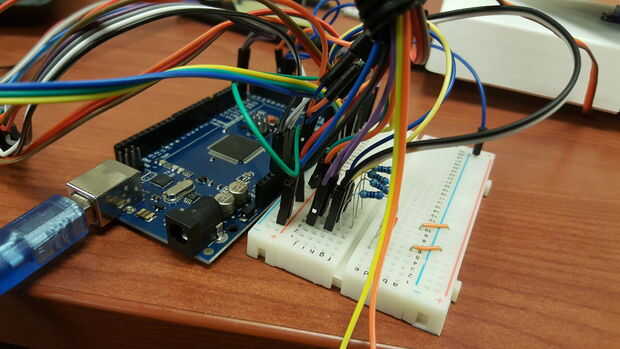

Cableado:

Sensores:

Módulo-5v, GND, A0 la lluvia

Del suelo humedad-5v, GND, A1

Temperatura/humedad-5v, GND, D31

Barométrico: 3,3 v, GND, SDA (20 en la board), SCL (21 en la board)

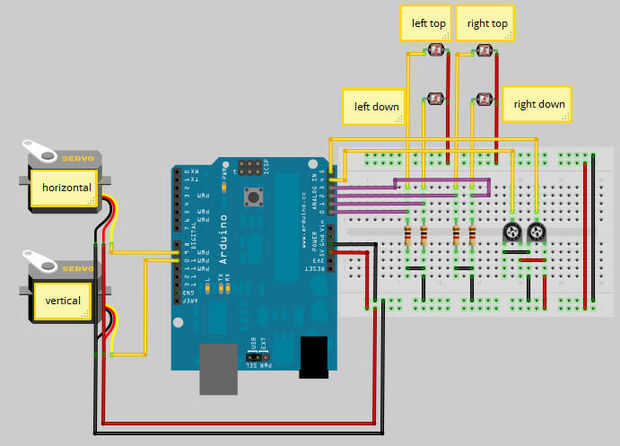

Fotorresistores:

** Nota **

Calibración de estos era difícil para mí. La Junta en la foto es un Uno. Sólo tienes que seguir donde tengo pins en el Instructable, el objeto si la imagen es para mostrar como luce la placa. No utilizo los potenciómetros.

Abajo izquierda-5v, A8

Izquierda arriba-5v, A9

Derecho para arriba-5v, A10

Abajo derecha-5v, A11

Servos

Vertical-5v, GND, D35

D33 horiz-5v, GND,
