Paso 5: Construir el circuito.

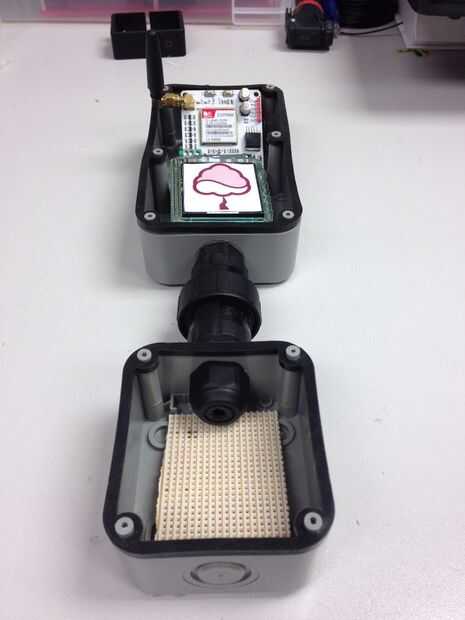

Ahora que todo está funcionando en la práctica, es tiempo de construir lo real. Las imágenes muestran la idea general de cómo encaja la unidad entera. Hay dos unidades de vivienda separadas; uno para el circuito de detección (que tendrá orificios para permitir que el aire circule por el interior) y otro para la frambuesa Pi, unidad GPRS y PiJuice, (totalmente impermeable) el panel solar va conectado en la unidad de informática con un nudo apretado del agua. Las dos unidades pueden ser fácilmente separadas para que la cubierta del sensor o la caja de computación se puede quitar sin tener que desmontar toda la unidad. Esto es grande si usted quiere añadir más sensores o si usted necesita su frambuesa Pi o PiJuice para otro proyecto.

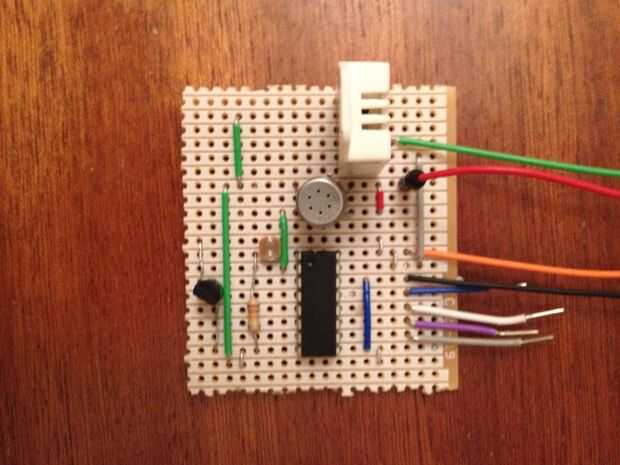

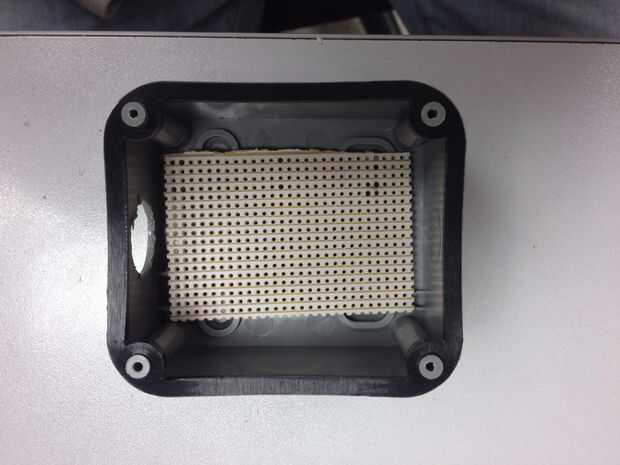

Usted tendrá que romper la protoboard para caber dentro de la más pequeña de las dos cajas de conexiones. Esto es donde se encuentra el circuito de detección. El circuito de detección se transfiere ahora desde el protoboard a la protoboard. Ahora tendrás que hacer alguna soldadura. Asegúrese de que usted está cómodo con el uso de un soldador de forma segura. Si no está seguro, pida la ayuda de alguien que es un LG competente.
Muchas gracias a Patrick en el laboratorio por aquí, que me salvó de hacer un hash real de este circuito. Se las arregló para tocar juntos en cuestión de minutos! Si, como yo, no eres el mejor de los circuitos de un edificio y no tienes un genio como Patrick listos para ayudarle, entonces siempre podría dejar el circuito en un protoboard, como cabe en la caja eléctrica.
