Paso 7: Cableado para arriba y acabado la estación meteorológica
Derecha, casi. La etapa final es a conectar todo.

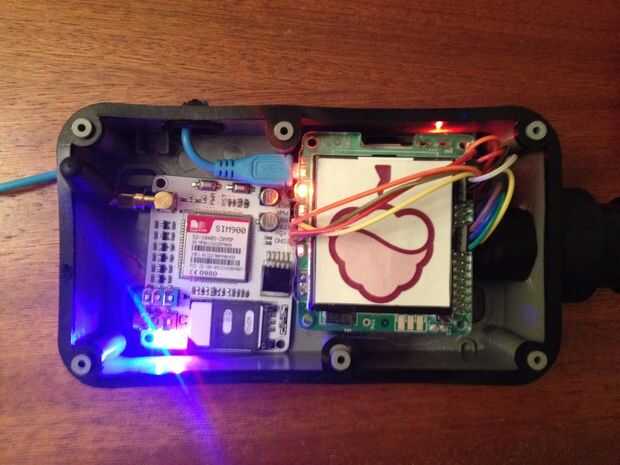

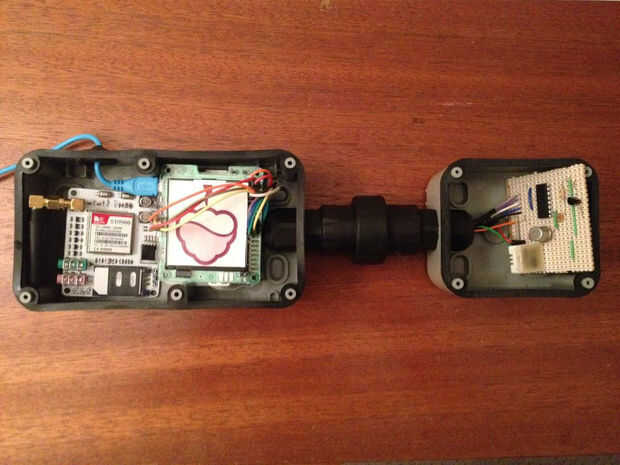

A partir de la unidad de informática. En este cuadro tenemos el Raspberry Pi, el PiJuice que conecta a la frambuesa Pi GPIO y el módulo GSM que conecta en el desglose GPIO de la PiJuice a través de los cables de puente a hembra. Agradable y cómodo! en esta etapa probablemente le aconsejo poner a algún tipo de sellador alrededor de punto de entrada para el cable USB para el panel solar. Algún tipo de resina o pegamento probablemente trabajaría.

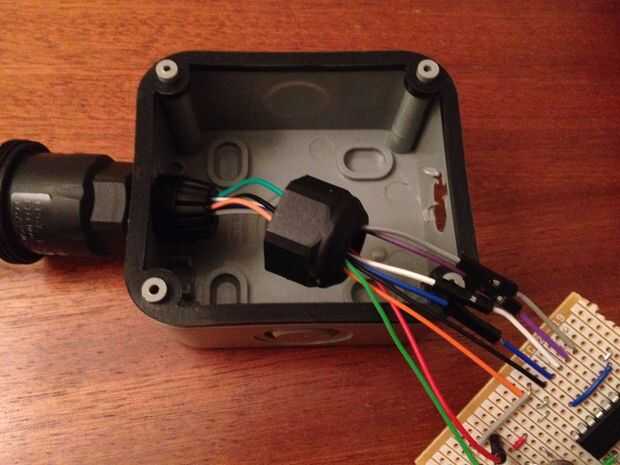

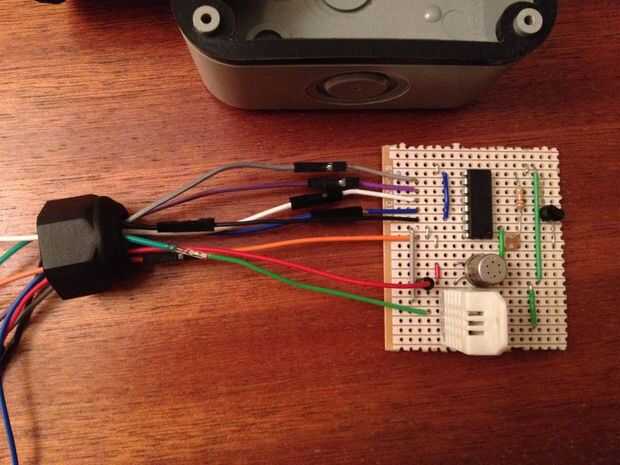

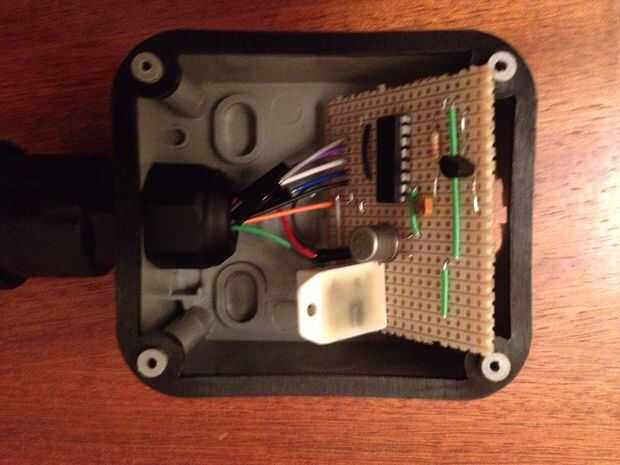

Luego pasar a la unidad de sensora. En la foto, de arriba a abajo, los cables son; gris, blanco, morado y azul son las líneas de datos SPI, negro es tierra, naranja es 3.3V, 5V es rojo y verde es 4 GPIO. Usted necesitará encontrar los cables de puente para conectar a estos y luego alimentarlos a través del conector de cable impermeable como se ve en las fotografías. Entonces el correspondiente GPIO puede conectarse cada cable y el conector puede ser reforzado. En esta etapa es fácil ver cómo podría mejorarse el diseño; la LDR no va a estar expuesto a una gran cantidad de luz (aunque todavía puede ser útil conocer los valores relativos, y golpeando hacia fuera un agujero adicional podría ayudar), creo que sería mejor utilizar el mismo tamaño como la caja de la unidad informática de la unidad de sensora también, entonces sería más fácil encajar la placa de circuito en la caja y habría espacio para jugar con diferentes arreglos.

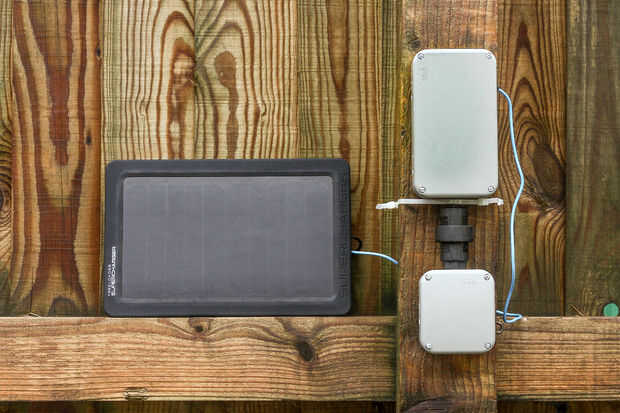

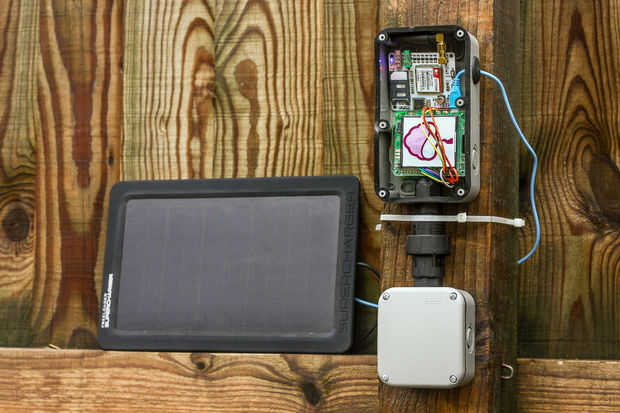

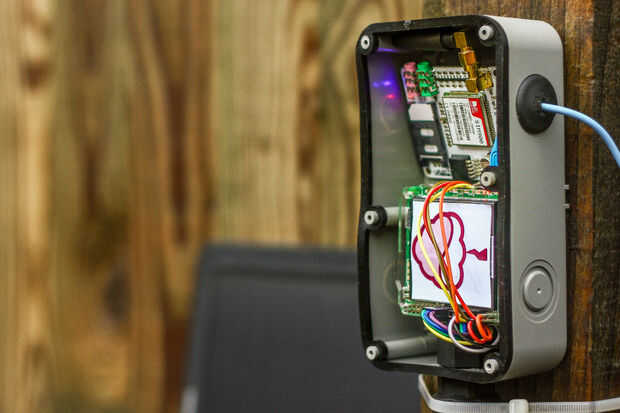

Me he puesto hasta hacia fuera en el jardín, como se puede ver en las fotos. Esperemos que en los próximos días podré publicar unos resultados demasiado! Y como he dicho antes, si tienes alguna idea para algunos proyectos interesantes, me avisan!
