Paso 4: Montaje eléctrico

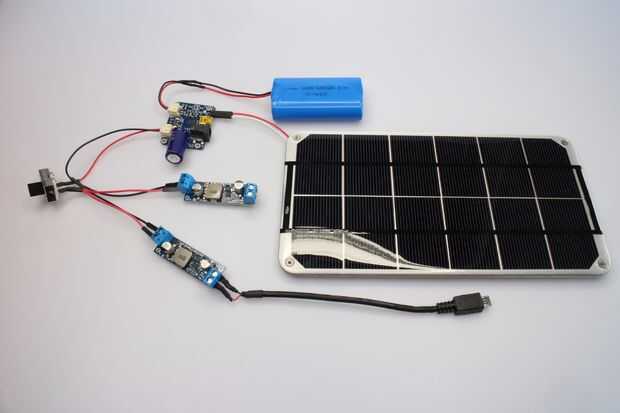

Sistema de alimentación

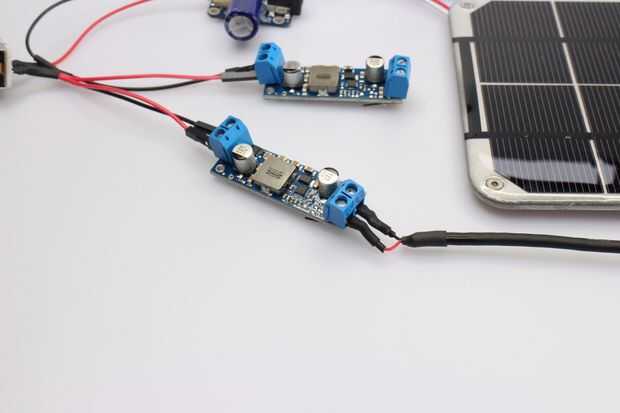

Los cables de alimentación hacia adelante es bastante estrecho. Los cables están a 22 a 28 AWG desde el consumo total de corriente no debe exceder 500 mAh. Los convertidores boost vienen con terminales de tornillo para permitir conexiones de potencia fuerte, pero fácilmente desprendible. Un cable micro del USB se divide para alimentar fácilmente el tablero de Edison. Debido a la naturaleza del diseño de potencia en arranque de Arduino de Edison, es importante que alimente mediante el puerto USB y no directamente a través de 5V enchufe de salida.
Sensores y la entrada-salida

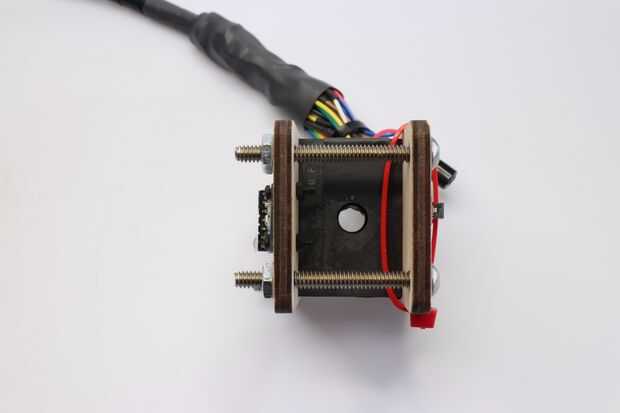

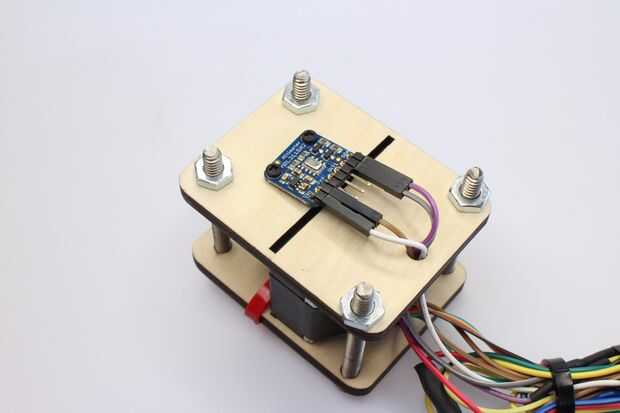

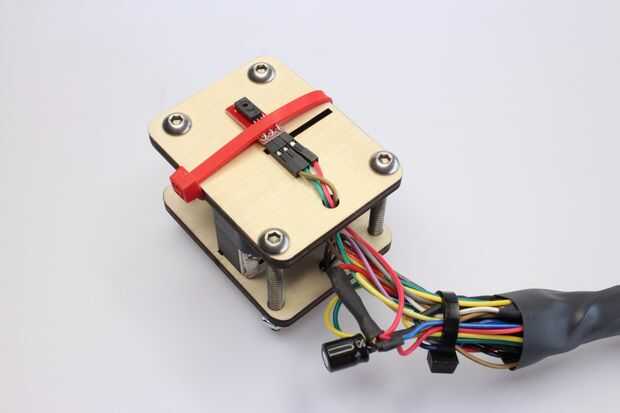

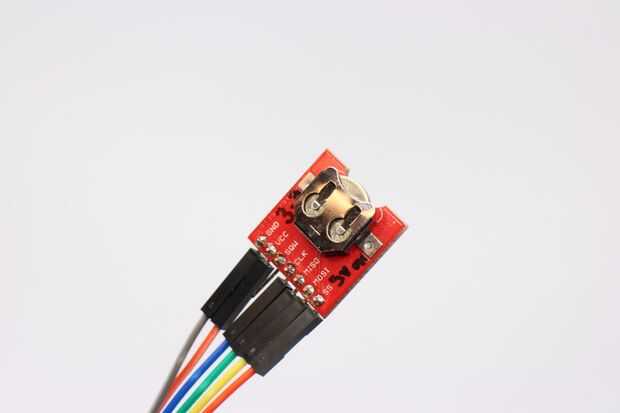

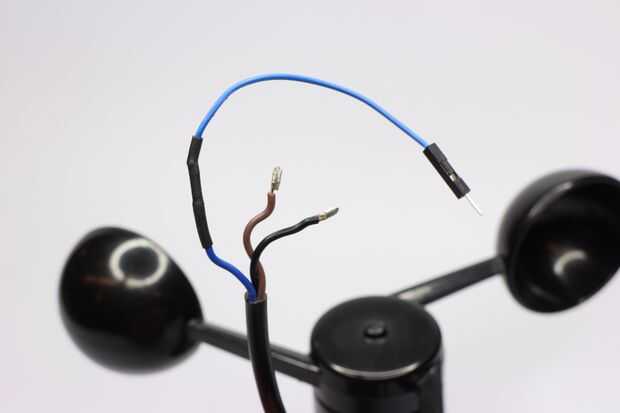

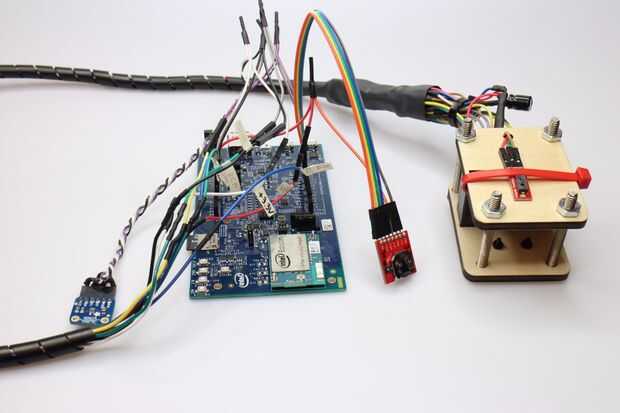

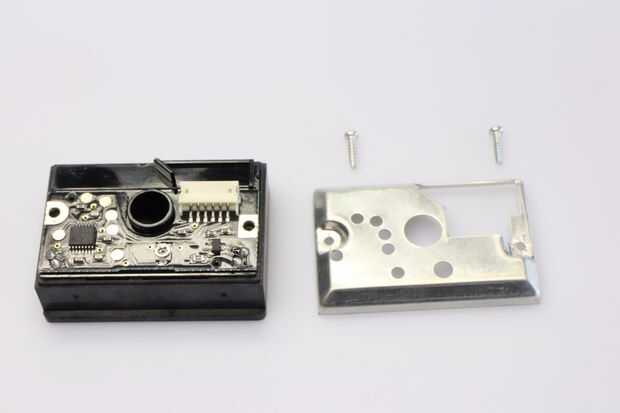

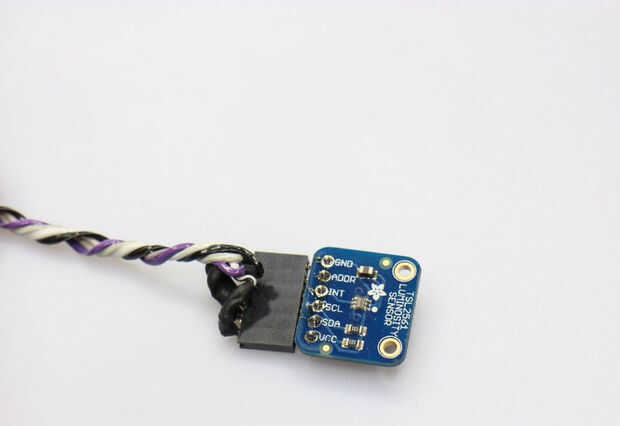

Pelado y estañado de los cables de alimentación del anemómetro para hacerlos más agradables en el tornillo de terminal. He añadido una cabecera masculina con el conector de señal analógica para permitir directo enchufar a la Junta de arranque de Edison. Para el altímetro había hecha un cable de extensión con una jefe mujer y algunos filamentos de cable de cinta. Os adjunto el altímetro, sensor de polvo y sensor de humedad a lo que me decidí a llamar a la vaina de sensor. La consola proporciona una posición de montaje vertical seguro para el sensor de polvo y les permite retirar si es necesario. He tratado de reducir al mínimo los cables que salen de la vaina por la combinación de pines GND y VCC. He extendido los hilos de la vaina de sensor por cerca de dos y medio pies y envuelto con una funda para hacerlos más compactos. Había terminado los cables del sensor pod en cabeceras macho para conexión directa a la Junta de Edison. Conecté el reloj en tiempo real con los cables de extensión sin modificar ya que descansarán dentro de la caja principal con el tablero de Edison.
