Paso 5: Diseño de Hardware

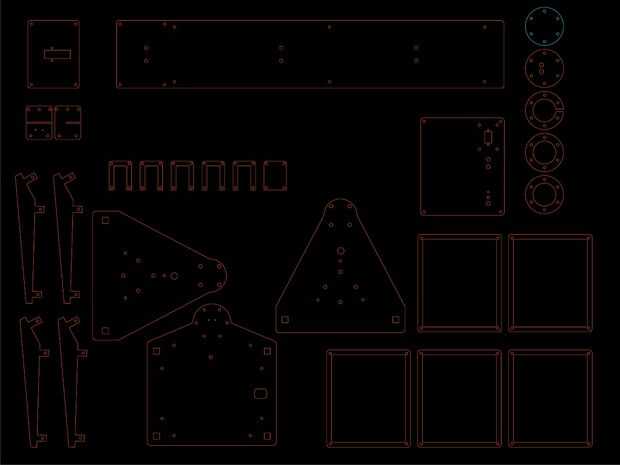

Diseñé la estación en una mezcla de Adobe Illustrator un Autodesk fusión 360. Había construido el modelo 3D en primer lugar y luego exportar los perfiles de las placas del cuerpo de fusión como los archivos vectoriales (que se adjunta arriba). Era capaz de usar estos para mi diseño 2D en Illustrator, para montar todo dentro de los límites de dos hojas de 24 "x 36". Casi todas las piezas fueron láser corte de 1/4" madera contrachapada, la excepción es un acrílico transparente 1/8" "ojo de buey" en orden para el sensor de luz correctamente expuestos al sol, pero no los elementos. Estos son los componentes principales de hardware de la unidad:
Montaje en base

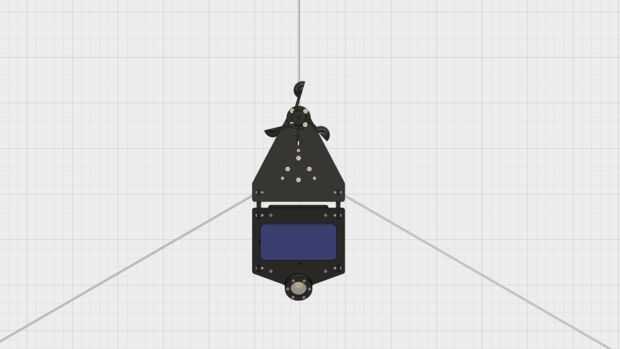

La base de la estación consiste en un pasador de madera lijado hasta un punto; formando un juego que hace de una forma segura para el centro de la estación de 14" de la planta en el suelo. La estación es bastante alta y pesado superior, así que diseñé agujeros en ángulo 120 grados alrededor del centro de la estación, permitiendo la fijación de la cuerda como chico líneas con el fin de estabilizar la estación. Los lazos de cuerda paracord ordinario pernos de ojo en los agujeros a las estacas de la carpa en el suelo.
Tubo respiradero
Necesitaba una manera de exponer el altímetro, sensor de humedad y sensor de aire sin permitir que cualquier contacto con agua o residuos de polvo. Normalmente, las estaciones meteorológicas usan una pantalla de Stevenson, pero quise probar otro diseño. Para inducir cierta cantidad de flujo de aire alrededor del sensor de polvo, incluido la vaina del sensor en un tubo de ventilación de diámetro de 3". Como el aire en el tubo se calienta, se elevará creando una corriente de convección que tira aire y partículas a través de la rejilla en la base del tubo y el respiradero del "Capo" que está en ángulo para evitar el agua.
Montaje del anemómetro

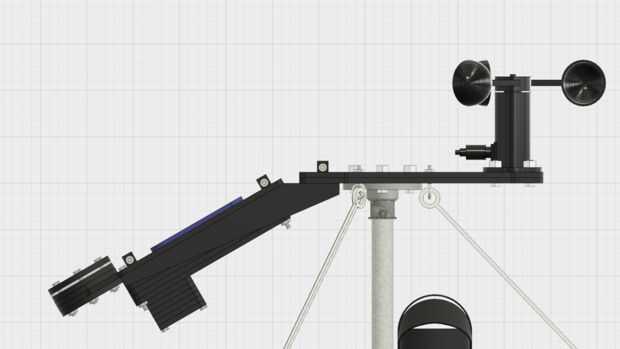

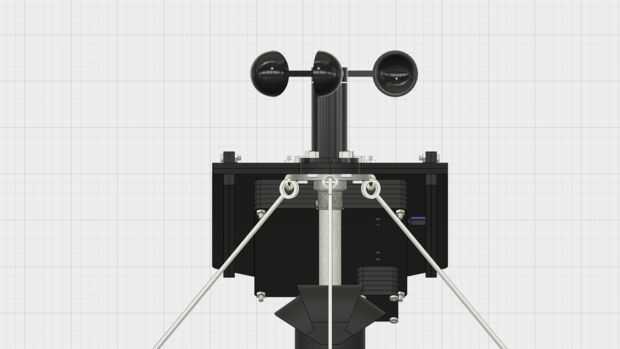

El conducto se conecta a través de un par roscado a una brida de montaje a las placas superior. Las placas de doblado hasta forman la base para el anemómetro y los pernos de ojo. La brida y anemómetro se unen mediante cuatro tornillos y tuercas de 1/4-20. Estas son un poco exagerada, pero los agujeros para estas piezas son bastante grandes. Dos agujeros cuadrados permiten el accesorio de cuatro piezas de ángulo del brazo, que, cuando se dobló para arriba, puede ser ranurado en y atornillado con un tornillo 10-24 x 1".
Recinto principal
Las piezas de ángulo del brazo están dobladas hacia abajo y en la placa del recinto principal a través de cuatro agujeros cuadrados en la placa del recinto principal, fijada con cuatro tornillos de más de 10-24. Esta inclinación ayuda a mantener agua y los residuos de apilamiento en el panel y gotea del frente. La parte superior de la placa tiene agujeros para el montaje del panel solar y sensor de luz. En la parte posterior del panel apiladas las costillas de madera forman un recinto para el sistema de Consejo y poder de Edison.
