Paso 3: Paso 3: conexión de los componentes
He comprado un controlador de carga solar MPPT de 30 amp de ebay con un panel de monitor de telemando de energía para cerca de $200.
He comprado un inversor de onda sinusoidal de 750 vatios modificado de carga de puerto para $40.
Un amigo me dio un panel de energía quebrado con tres receptáculos de energía de 12 voltios. He creado una caja de madera para ellos y había conectado al panel de madera contrachapada.
He comprado algunos otros 12 vDC cables de alimentación de una tienda local de aproximadamente $30 en todos.

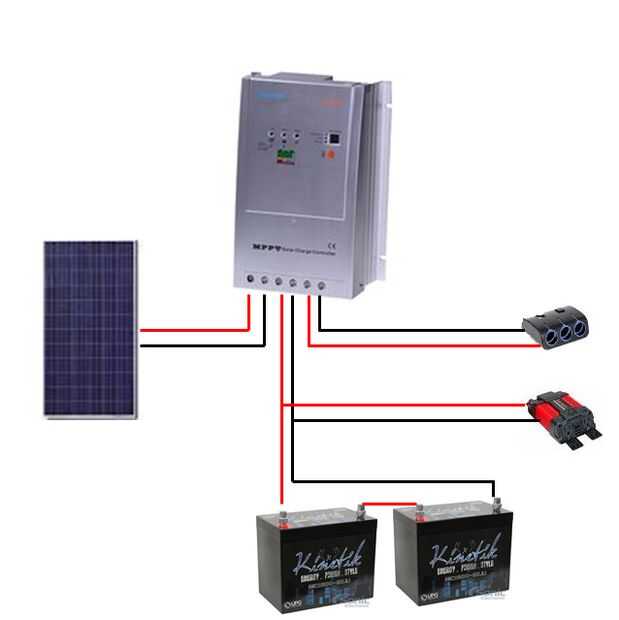

Alambré el sistema como se muestra en la figura.
Una nota sobre tamaños de alambre:
He hecho el cable lo más corto posible. El tamaño de los conductores para manejar un poco más de sus esperadas corrientes.
Los MC4 cables de los paneles para el controlador de carga tienen hasta 8 amperios.
Los cables desde el controlador de carga a las tomas de 12 voltios DC máximo es 20 amperios.
La salida de lo MPPT regulador a las baterías puede ser tanto como 30 amperios (aunque 15 amperios es más normal ver).
Los cables de las baterías al inversor de 750 vatios pueden ser tan altos como 70 amperios o más.
