Paso 3: Cableado de las lámparas
Las lámparas de cada vienen con una pequeña fuente de alimentación DC conmutación. En lugar de tratar de encontrar una única nueva fuente de alimentación que podría poder ambas lámparas, decidí usar dos fuentes que ya tenía. He utilizado soldadura y termo-retráctil para hacer el cableado, pero esto podría también hacerse con las tuercas si no tienes un soldador.
- Corte el extremo de un cable de extensión sin conexión a tierra. Funciona también un cable a tierra, pero debido a las fuentes de alimentación no tienen un conector de tierra, no hay ninguna razón para comprar el cable más caro y pesado.

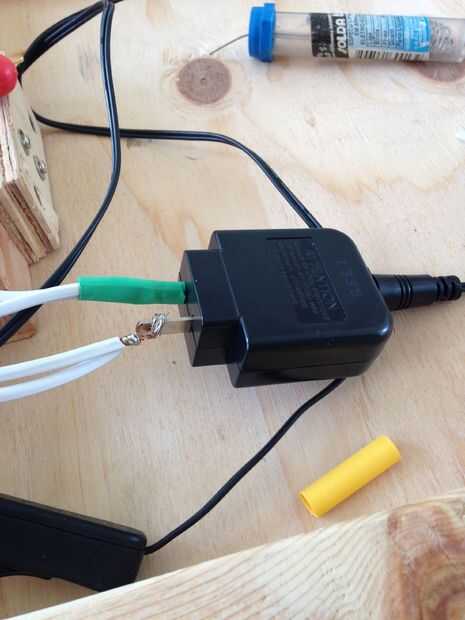

- El aislamiento desde el extremo del cable y conecte el extremo de cada cable a una de las hojas de la fuente de alimentación conmutada. Me gusta para asegurarse de que el cable que viene de la cuchilla grande en el cable de extensión se fija a la cuchilla grande en el enchufe de la fuente de alimentación, pero esto no es realmente necesario en esta aplicación.
- Usando alambre adicional de desecho final del cable de extensión, cable las láminas de la primera alimentación a la segunda.
- Utilice cinta aislante y termo-retráctil lo aísle todas las conexiones.
Si trabajas con tuercas para alambre en lugar de un soldador, necesitará dos cables de extensión. Cortar por la mitad y sujete ambos extremos en uno de los cordones con las tuercas de cable. También es posible encontrar cables prolongadores que tengan extremos múltiples, pero ninguno de los que he podido encontrar permitió las fuentes de alimentación montar en la parte inferior del panel sin empujando hacia fuera.
Una vez realizado el cableado eléctrico, es hora de montar los interruptores y fuentes de alimentación.

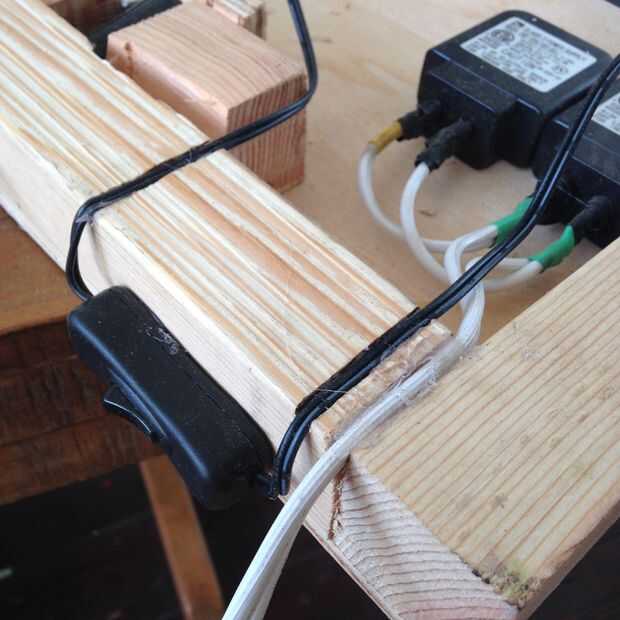

- Pegamento caliente los interruptores a los bordes exteriores del panel.
- Utilizando un cincel o dremel, cortar ranuras en la base del grupo que los cables pueden ejecutarlo. Pegamento caliente los cables en las ranuras.

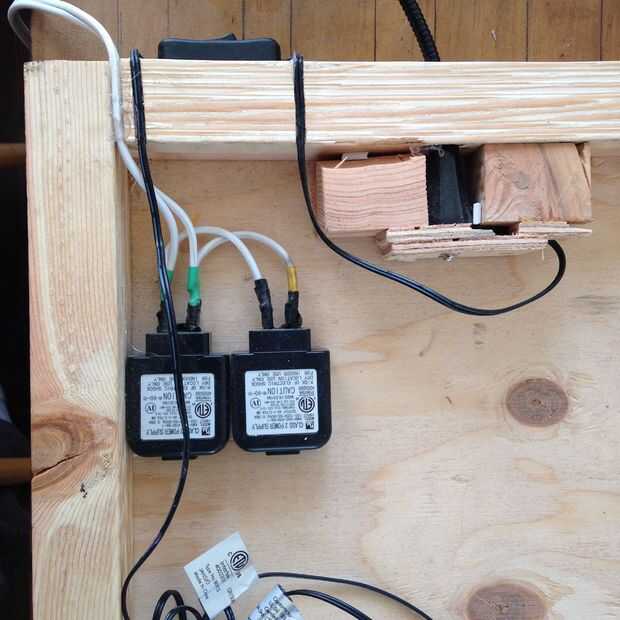

- Pegamento caliente los suministros de energía al interior del tablero principal.
- Utilice-abrazaderas de plástico y pegamento caliente para fijar todos los cables sueltos en el interior del tablero principal.
