Paso 4: Cámara brazo montaje de liberación rápida
El brazo de la cámara debe separar fácilmente de la base, pero rápidamente y volver a unir rígidamente. Un par de cierres de sorteo proporcionan la fuerza de sujeción necesitan para mantener el brazo en su lugar, mientras que un par de posicionamiento bloques hacer la colocación del brazo repetible, precisa y rígida.

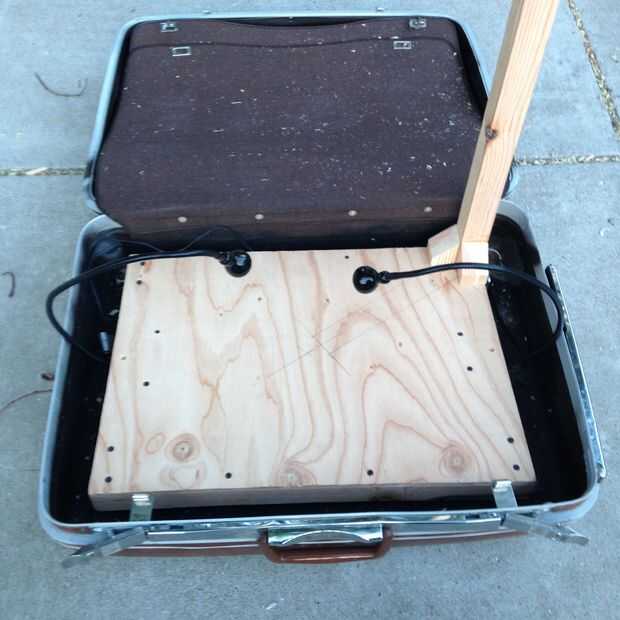

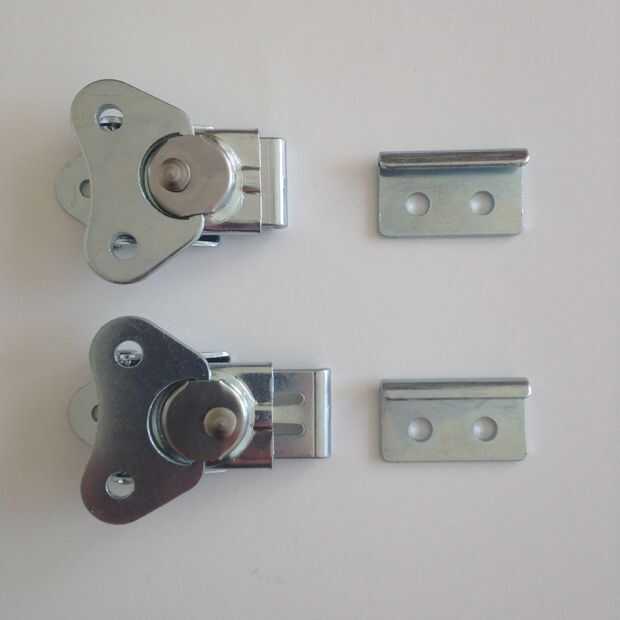

- Elegí que estos particular llamar seguros porque ellos doblan plano, que hizo más fácil montar el panel en la caja terminada.

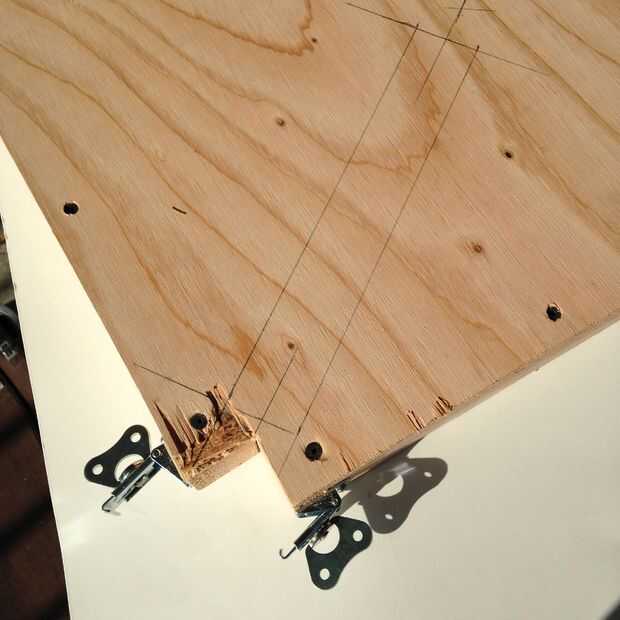

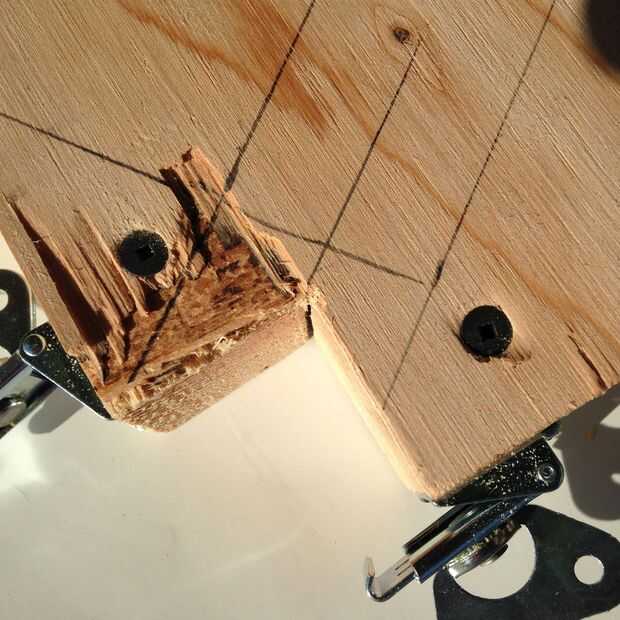

- Montar los pasadores en el panel de base para que ellos la esquina cortada de la proyección como se muestra en la foto. En esta etapa, colocación exacta no es importante - encuentra los seguros para que sus extremos alejados estaban cerca de la mitad de la esquina cortada.

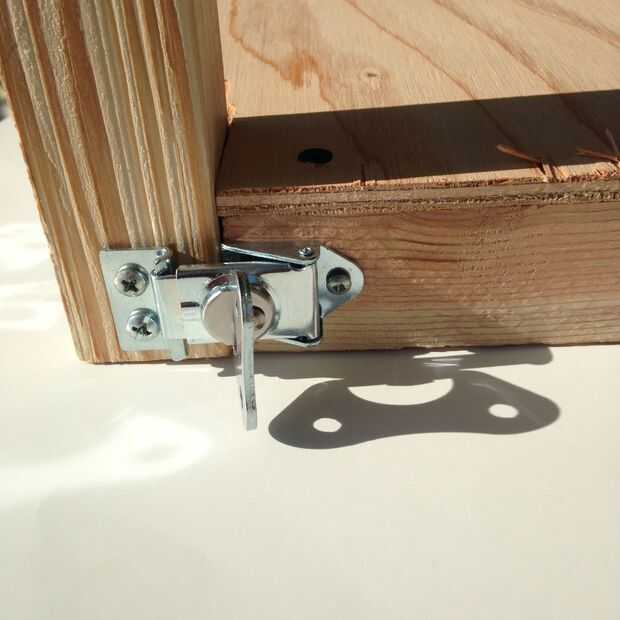

- A continuación, montara las capturas a un pedazo de 2 x 2 que se convirtió en la sección vertical del brazo de cámara. Éstos fueron situados precisamente para que los seguros del sorteo desarrollaron una fuerza de sujeción cuando totalmente retraído. Cuidadosamente marcados los agujeros de tornillo, luego utiliza un punzón para sangrar la madera para que cuando yo los agujeros pretaladrados, la colocación del agujero sea precisa.

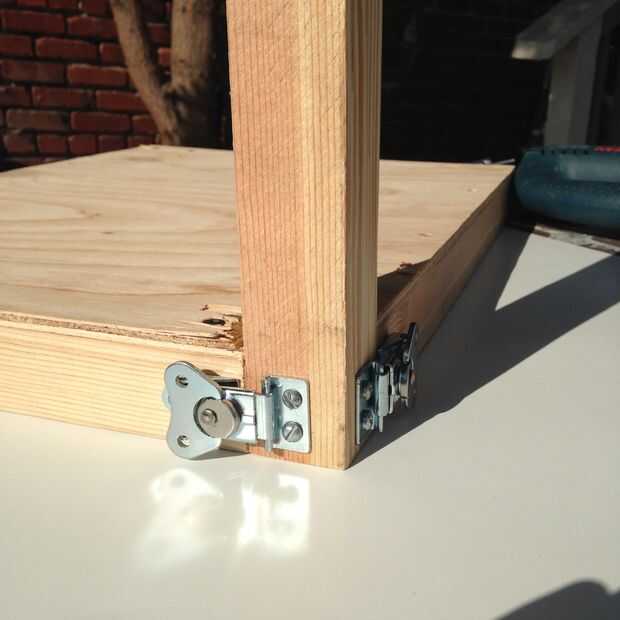

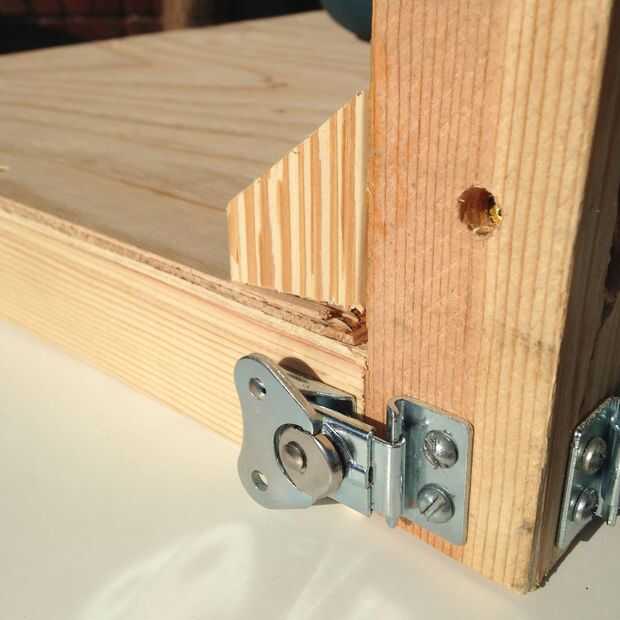

- Finalmente, cortar pequeños bloques de 2 x 2 y les había atornillado al brazo vertical que descansaron en la superficie del panel base. Nota: en la foto que los fondos de estos bloques se socavan un poco, por lo que toca el panel de base en sus bordes lejos. Esto ayuda a endurecer el brazo vertical.
