Paso 5: Cámara del brazo - primer intento
Inicialmente yo quería altura vertical del brazo para ser ajustable, pero más tarde revisó el diseño cuando se hizo evidente que esto agrega complejidad y no era una característica importante para el usuario final. Este paso documenta que el primer diseño, pero puede ser saltado si usted no está también interesado en una altura de cámara ajustable.

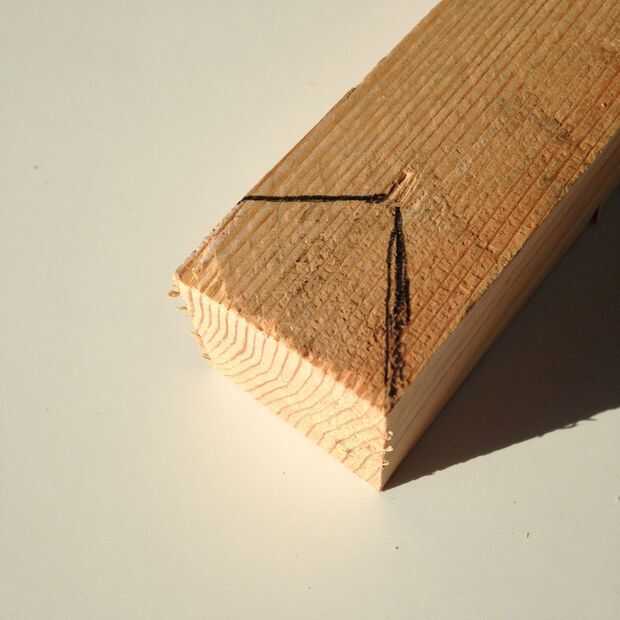

La idea era hacer una serie de agujeros de 1/4" a través de las esquinas opuestas de la sección vertical del brazo de cámara. Un perno se pasan a través de estos agujeros y tornillo en un inserto roscado situado en el extremo de la sección horizontal del brazo de cámara. Esto requirió un ciego ambos compuesto ingletes en el final de la sección horizontal (marcada hacia fuera la foto de arriba) y una serie de precisos agujeros perforados en el brazo vertical.

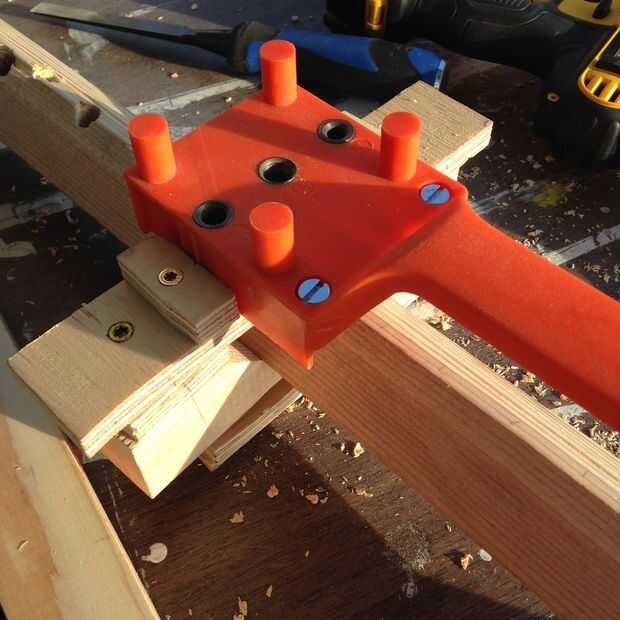

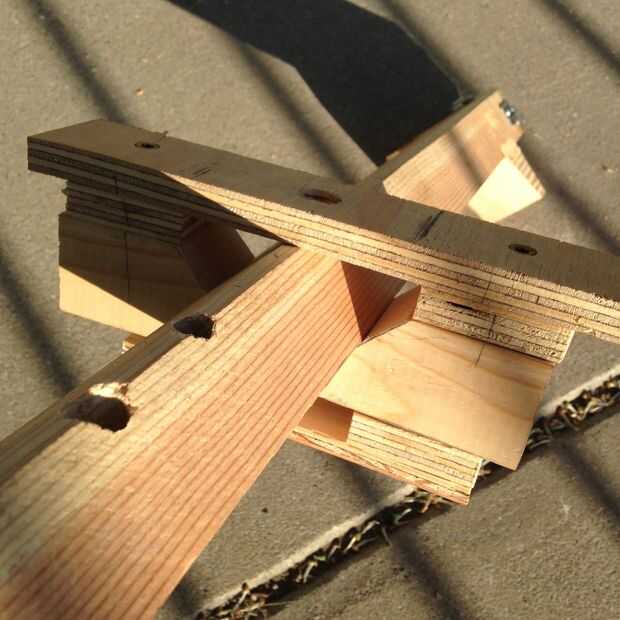

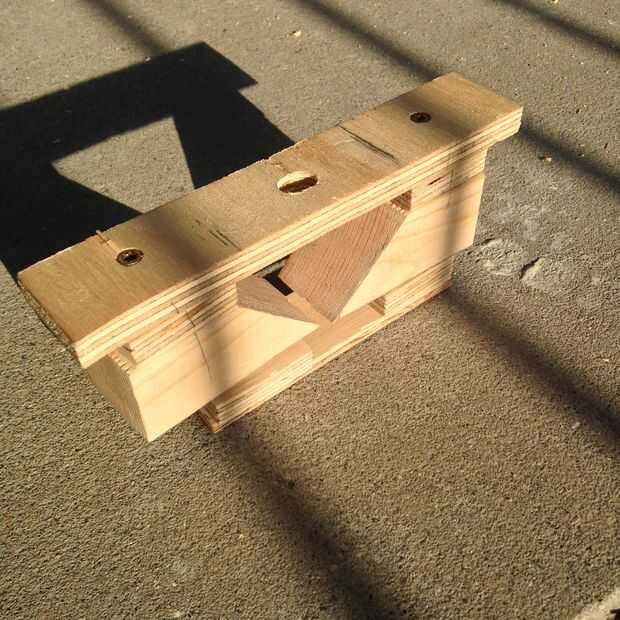

No tengo un taladro en mi taller de casa, así que los agujeros en el brazo vertical presentaron un desafío. Construí la plantilla que se muestra arriba repetible localizar los orificios y utiliza la perforación de bujes en un jig espigado que había de un proyecto anterior a taladrar perpendicular a la placa superior de la plantilla con mi mano perforar.
Los cortes de inglete en el brazo horizontal hechos con una sierra de mano, entonces limpiados con un cincel para precisamente. Un largo tornillo de cabeza ala permitió el brazo a moverse sin necesidad de herramientas.
