Paso 6: Cámara brazo - versión Final
El segundo diseño más simple para el brazo de la cámara utiliza un montaje de altura fija. Elegí una cámara cilíndrica (un LifeCam de Microsoft H5D-00013) pues es fácil construir un accesorio de montaje para. Si usando una cámara diferente, que tenga que improvisar un estilo diferente del Monte. Para construir el montaje que se muestra arriba, he seguido estos pasos.

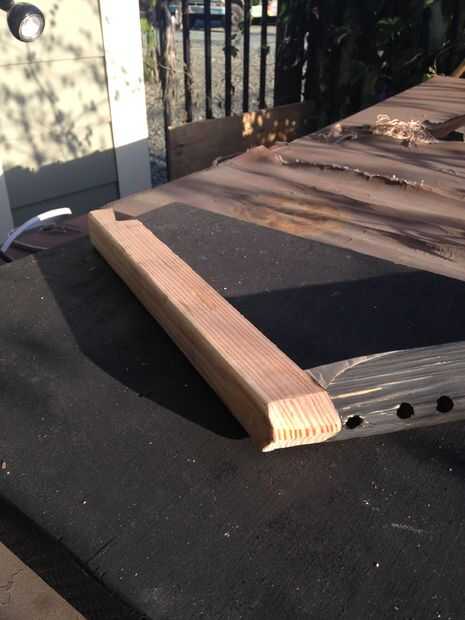

- Hice un grado 15 compuestos ingletes en la parte superior del elemento vertical para que el brazo horizontal se levantaría un poco montado.
- Me sujeta el brazo horizontal en el lugar y perforados a través de él y en el brazo vertical con un 5/8" bits. He insertado un taco de madera de 2" en este agujero, pegado en el lugar para unir las secciones de dos brazos. La espiga proporciona una articulación muy fuerte en el codo, que podría experimentar una gran carga si el brazo se caer o se golpean.

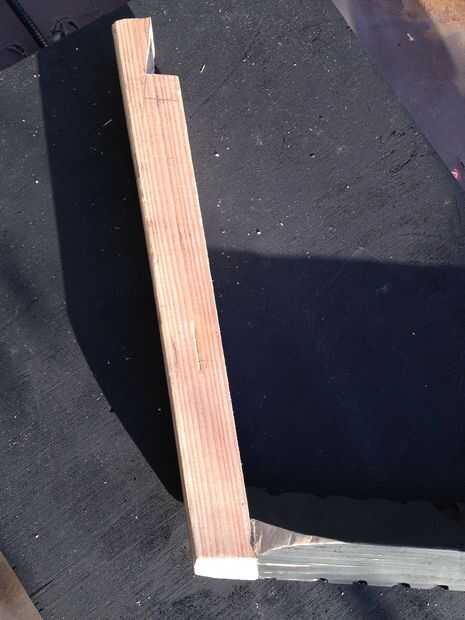

- Usé un plano de la mano para suavizar la transición del brazo horizontal a la vertical del brazo, por lo que no hay huecos ni salientes. Esto podría hacerse con una sierra de mano o sierra de calar y papel de lija, si no tienes un plano de la mano.
Completa las principales armas. A continuación construí la montura de la cámara.

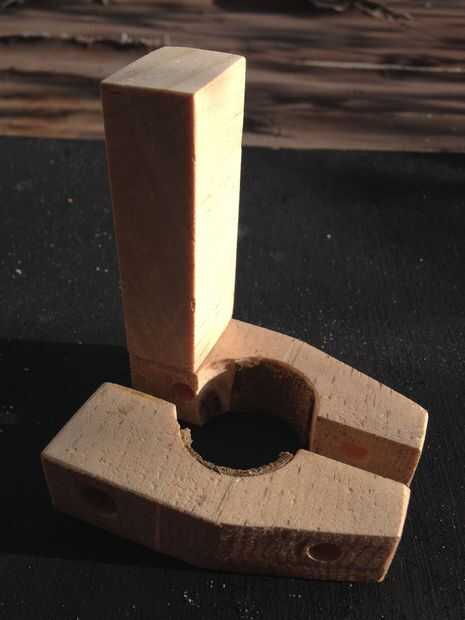

- En primer lugar, perfore un orificio de 1-1/8" en una pieza de pino de chatarra.
- Cortar el contorno de las mordazas de sujeción alrededor de este agujero.
- Corte otra vez para separar los dos lados de las mandíbulas.
- Use un dremel o un cincel para ajustar la forma de la mandíbula para la cámara. En mi caso, saqué material para acomodar un bulto para el micrófono.
- Pegar una tira de cuero o tela gruesa en el interior de las quijadas, así ayudan a proporcionar una fuerza de sujeción aún más.

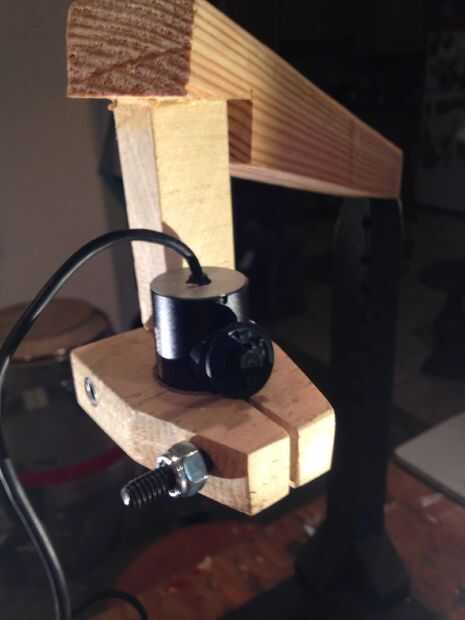

- Perfore dos agujeros de 1/4" a través de las mordazas a cada lado del orificio de la cámara. Utilicé tornillos de cabeza hueca insertada a través de estos agujeros y aseguradas con tuercas nylock para proporcionar la fuerza de sujeción de la cámara.

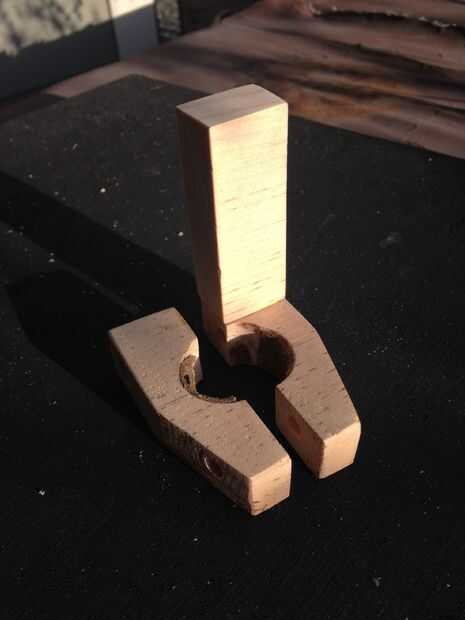

- Os adjunto el bloque vertical que conecta las mordazas con el brazo horizontal con espigas de 1/4 en cada extremo.
- El posicionamiento final de la montura de la cámara se hizo con la cámara enchufada, por lo que pude comprobar que tenía la región deseada de la placa base en la visión.
- Asegura el cable de la cámara en el brazo de cámara con ataduras de cremallera.
