Estadio de la luz (4 / 6 paso)

Paso 4: Wireing la unidad de carga circuito.

Paso 4

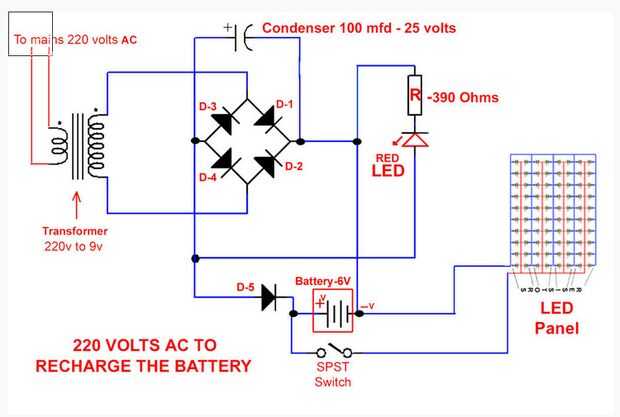

Siga el diagrama de circuito y montar la unidad de carga.

CINCO--D1 a D5 son diodos. C.C. IN4007.

UNO - Condensador 100mfd 25volts.

80 piezas - resistencias de 150 ohmios.

UNO--resistencias 390 ohmios.

UNO - LED rojo (para el indicador de carga)

La línea positiva va desde la batería hasta el panel del LED a través de un interruptor SPST.

El cargador está conectado a la batería a través de un diodo para detener la corriente.

La unidad debe conectarse a la red sólo en el momento de cargar la batería.
