Estadio de la luz (5 / 6 paso)

Paso 5: Montaje de la luz del estadio.

Paso-5

Montaje de la luz del estadio.

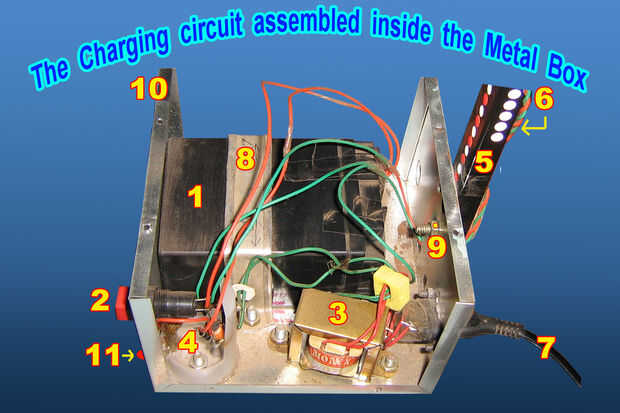

En esta fotografía se puede ver cómo el circuito entero es colocado y conectado dentro de la caja de Metal de 5 "x 5" x 3 ". Los números siguientes se refieren a las partes en la foto.

1 - este es el escape prueba plomo ácido de la batería seca-6 voltios 4.5AmH.

2 - encendido / apagado se coloca en la parte frontal de la caja.

3--la CA 220v transformador de 9v AC.

4--AC a DC convertidor y circuito de alimentación de carga de batería.

5 - el listón de madera cubierto con cinta de PVC que soporta la caja ligera del LED.

6 - cables de la batería a la caja de luz LED a través del encendido / apagado.

7 - el cable de red de AC (cable) conectado con el transformador de CA.

8 - una tira de metal para mantener la batería del móvil dentro de la caja.

9 - 3/16" tamaño de tuerca y tornillo sosteniendo el listón de madera en ángulo recto.

10 - La caja de metal con todas las partes del interior.

11 - el batería de LED rojo indicador de carga.
