Paso 2: diseño!
Para esta versión voy a asumir que sabes programar un attiny85. Para aquellos de ustedes que no saben, aquí es un impresionante instructivo que explica cómo. Para todos los usuarios de Arduino Mega, se utilice alfileres 50-53 en lugar de los representados en el link, (debido a la colocación del MISO, MOSI y SCK).
Disculpen suponiendo tantas cosas sobre usted, pero yo voy a asumir también que sabe cómo leer un esquema demasiado.

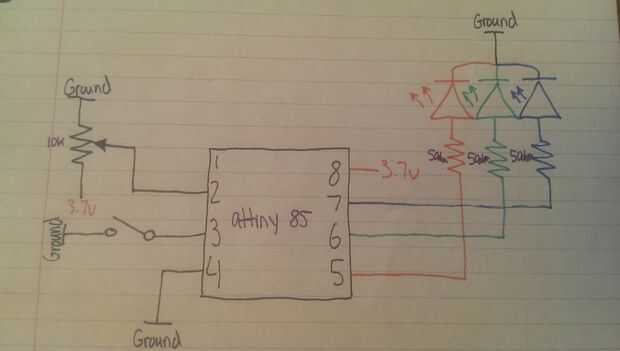

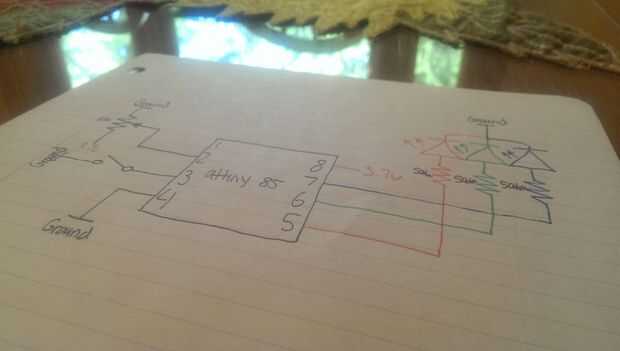

Una vez que estamos en la misma página, podemos aplicar el esquema (ver fotos adjuntas). Es usted, pero le sugiero conseguir el circuito construido, entonces preocuparse por el código. Abordaremos el código en el paso siguiente.
Tabla de donde lo que va de (attiny "pin" s significa los pines físicos)
COMPONENTE *** | ** ATTINY "PIN" (véase attiny pinout para números) **
........... LED ROJO... | ........... 0
...... LED VERDE... | ........... 1
......... LED AZUL... | ........... 2
.... POTENCIÓMETRO DE... 3
......... BOTÓN... | ............ 4
Para aquellos que aprenden viendo, aquí hay un video de mi aplicación de protoboard:
