Paso 4: Encuentre el diseño PERF.

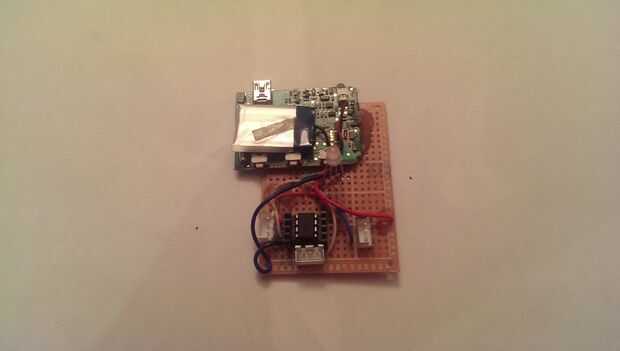

Antes de que caliente el soldador, permite hacer una lista de prioridades de lo que necesitamos de la disposición de perfboard. Necesitamos:
1 el LED a ser el componente más alto por varios centímetros
2 acceso a teclas/botones/interruptores externamente
3.A diseño mantenible
4 espacio para colocar nuestra batería del Li-ion (de carga externa).

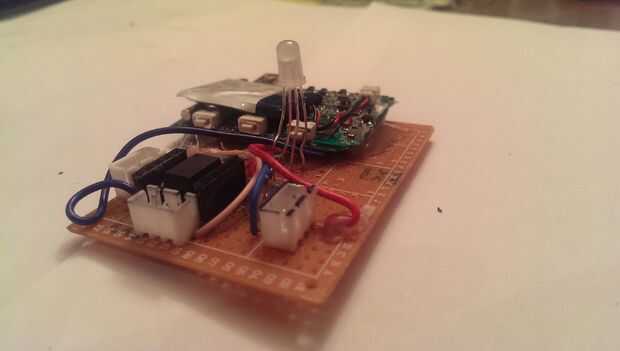

Para hacer el LED el componente más alto, sólo utiliza los cables largos en el LED para darle cierta altura. Sería un mejor diseño que debían añadir algún soporte para el LED; sin embargo, este método "funciona".
Para tener acceso a los insumos como botones, necesitamos perforar algunos agujeros en el caso y tornillo en nuestros aportes para el control externo. Así que deja que nuestros aportes sean capaces de llegar a un lado del "cubo" donde estará nuestro panel de control.
Para hacer esto un producto fácil de mantener, opté por usar conectores molex para cada entrada. Esto es por lo que reemplazando un/pote/interruptor de botón no interfiera con la placa principal, y así nos podemos intercambiar piezas fácilmente.

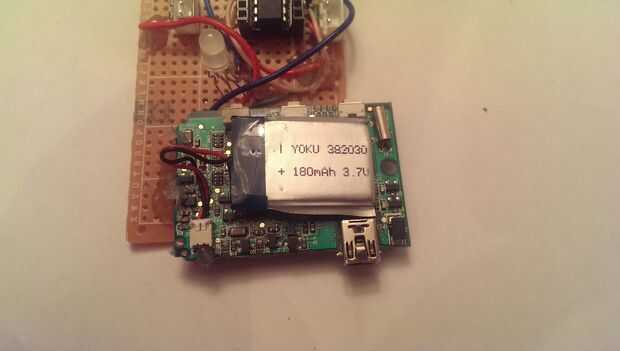

Para acceder a la batería del li-ion del exterior, simplemente caliente pegué la Junta carga con la batería a mi perfboard, usted podría utilizar tornillos o incluso conectores molex demasiado.
Hay mucho más a considerar para el diseño de este proyecto, pero sería demasiado contenido para escribir en este instructable. Así que va una vez más supongo que tienes alguna buena intuición! Permite pasar de soldadura!
