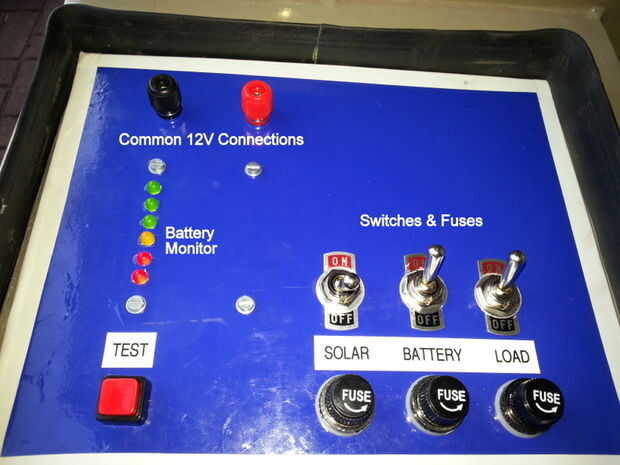

Con el uso de baterías de 12V cada vez más popular (por lo general la 7Ah sellada de plomo), he ha solicitado varias veces a construir un estado del medidor de carga (SOC) Mostrar el voltaje en el LED. Sin embargo, cada persona quiere algo un poco diferente. La mayor diferencia es el voltaje mínimo y máximo requerido para mostrar.
Si también se requiere una advertencia de nivel bajo, entonces ello tres niveles de tensión para controlarse. Uso de macetas para los ajustes, es el método normal. Sin embargo, agregar una segunda o tercera ADVERTENCIA, esto puede convertirse en un problema.
Por último, la corriente consumida por los circuitos que he probado, osciló entre 45mA y 150mA. Con un monitor estándar de la batería del LM3914, el monitor de baterías se agotará una batería de 7Ah en alrededor de 46 horas.
El objetivo fue entonces para el diseño de un indicador de la batería con las siguientes especificaciones:
-Pantalla LED
-Nivel de voltaje máximo ajustable
-Nivel de voltaje mínimo ajustable
-3 alarmas ajustables (típicamente 50%, 30%, 20%)
-Alarmas a ser no irritante y tienen una función mute
-Botones mínimo
-Bajo consumo de energía
Para mi diseño, opté por el micro AtMega328P.
