Paso 2: Voltaje y los niveles de alarma
Para poder medir el voltaje, el voltaje de la batería debe por escalar. Utilizando un divisor de resistencia, el voltaje es reducido a 1.1V con una resistencia de 1 M y 82 K. Con el convertidor A/D para la 1.1V interna referencia, esto significa que la tensión mensurable máxima estará alrededor de 14.45V, lo suficientemente alto como para el diseño.
Hay 5 niveles de voltaje que necesita ser monitoreada:
-nivel de voltaje máximo
-nivel de voltaje mínimo
-alarma de nivel de tensión 1
-nivel de tensión de alarma 2
-nivel de tensión de alarma 3

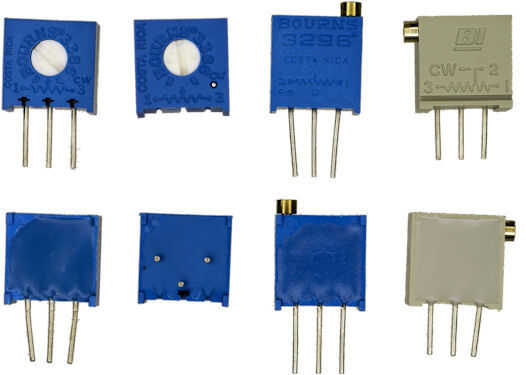

En lugar de utilizar potenciómetros de ajuste, que decidí ir de una manera más convencional. Través de un procedimiento de programación, los niveles de voltaje específicos se aplican a su vez y guardar los resultados de A/D varios en EEPROM.
Los LEDs se utilizan para indicar la secuencia de programación y el mismo botón usado para la pantalla, se utiliza para la programación.
