Paso 7: Calibración de la unidad

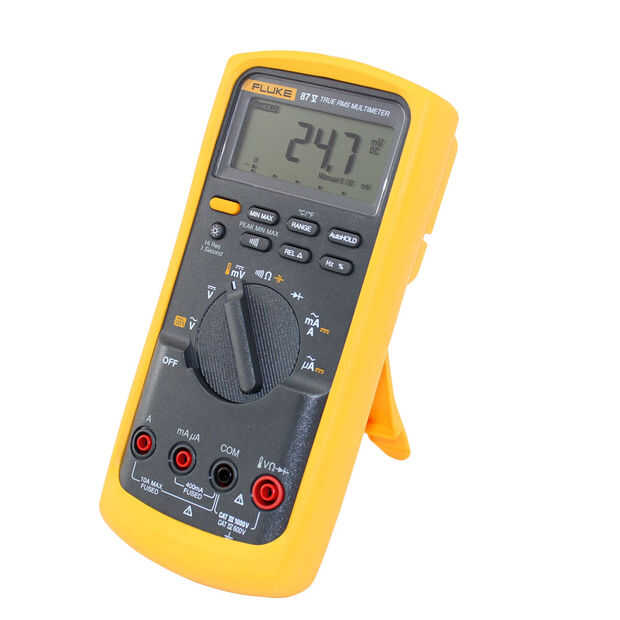

Usted necesitará una fuente de alimentación variable y un multi medidor para calibrar la unidad.
Entrar en modo calibración
-Pulse y mantenga pulsado el botón
-Conectar la unidad a la fuente de alimentación
-Después de 5 segundos, la unidad emitirá un pitido continuo
-Suelte el botón
-Unidad emitirá 6 pitidos (ajuste de máxima)
-LED superior será el
-Uit está ahora en modo de calibrar. Para salir de este modo, corte la alimentación de la unidad sin necesidad de pulsar el botón.
-Ajustar la salida de la fuente de energía a la tensión máxima que se mostrará en la pantalla de LED (típico 12.7V)
-Pulse el botón
-Unidad emitirá 5 pitidos (voltaje mínimo de configuración)
-LED inferior será el
-Ajustar la salida de la fuente de alimentación a la tensión mínima que se mostrará en la pantalla de LED (típico 11.8V)
-Pulse el botón
-Unidad emitirá 4 pitidos (ajuste de alarma 1)
-Parte inferior que 4 LEDs será el
-Ajustar la salida de la fuente de energía a nivel de voltaje de alarma 1 (12.4V típico)
-Pulse el botón
-Unidad emitirá 3 pitidos (ajuste de alarma 2)
-Fondo que 3 LED será el
-Ajustar la salida de la fuente de poder al nivel de tensión de alarma 2 (12.2V típico)
-Pulse el botón
-Unidad emitirá 2 pitidos (ajuste de alarma 3)
-Fondo que 2 LED será el
-Ajustar la salida de la fuente de energía a nivel de voltaje de alarma 3 (típico 12.0V)
-Pulse el botón
-Unidad dará 1 bip para indicar fin de la calibración, y la exhibición de LED se encenderá durante 30 segundos.
Todos los valores de programación se almacenan en la EEPROM, por lo que la unidad sólo debe calibrarse una vez.
