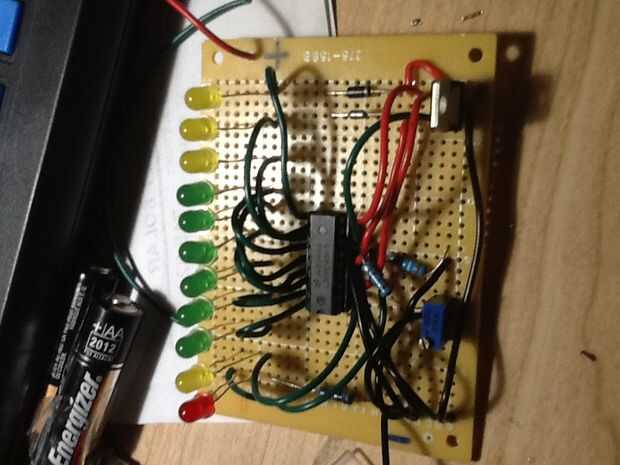

Es un indicador para las baterías lead-acid, es un LED bar voltímetro gráfico con una escala que comienza en menos entonces 11,5 voltios hasta 16 voltios.
Lo tengo conectado a mi banco de batería solar por lo que puedo decir cuánto su carga cuando su soleado hacia fuera cómo mucho ha salido cuando estoy usando las baterías.

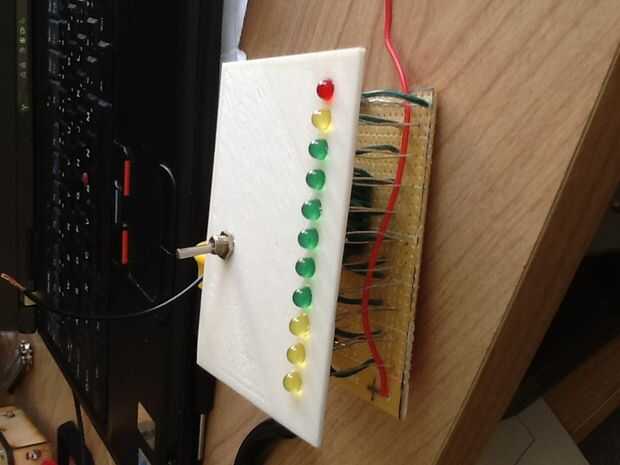

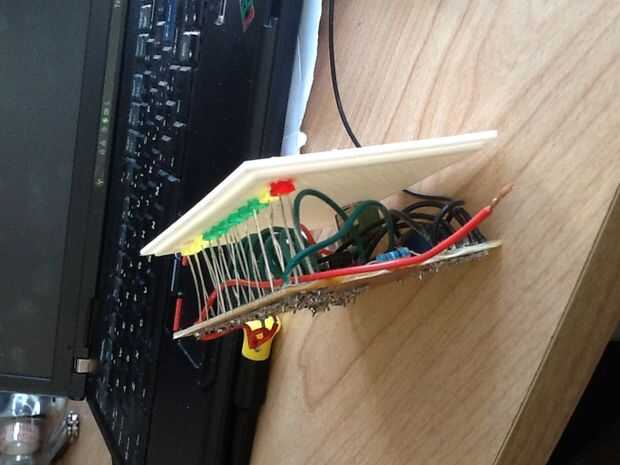

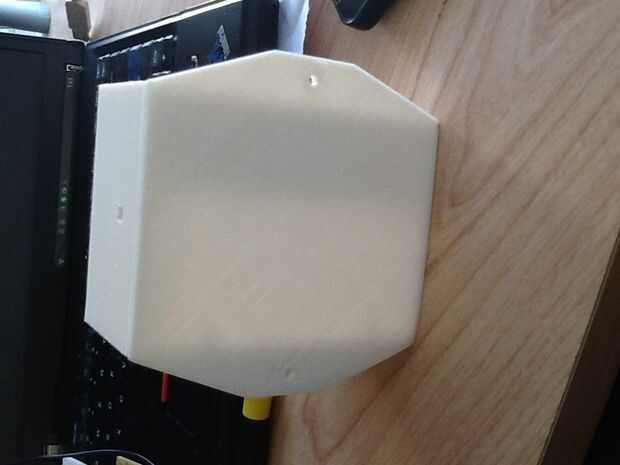

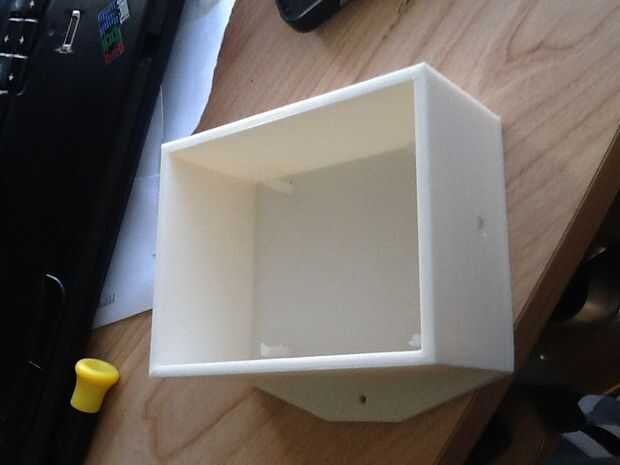

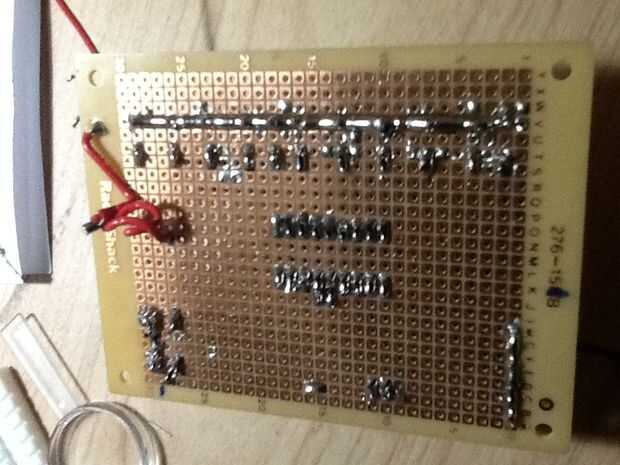

Hice también el caso de que se sienta con mi nuevo 3d impresora jeje.
Estaré publicando los archivos si desea imprimir su propio caso también se ponga caso en verso de lo
permite comenzar con una lista que deben ser muy fáciles de encontrar piezas que tuve que comprar solo los leds ya que lleva 11 de ellos pero 12 y quemar uno llevó Dios para buena suerte jajaja.

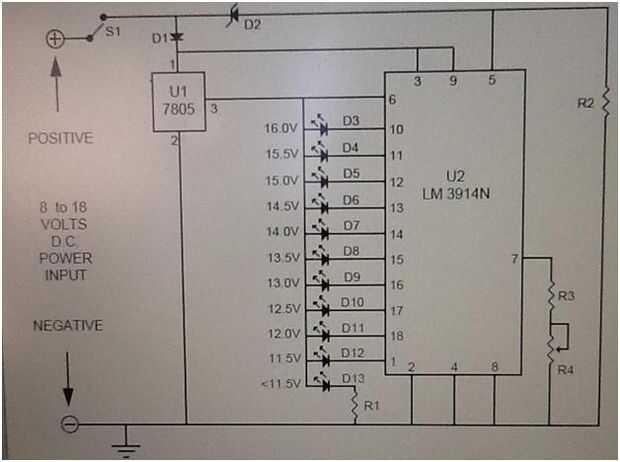

Lista de piezas
Circuitos integrados
U1-7805, 5VDC, 1A. Tensión
Regulador de
U2-LM 3914N, controlador de LED Bar/Dot
Diodos
D1-1N4002, 1 silicio a.
D2-1N5241B, Zener de 11VDC
LED ámbar D3 indica 16,0 VCC
D4 - LED ámbar indica 15.5 VDC
D5 - LED ámbar indica 15.0 VDC
D6 - el LED verde indica 14.5 Vcc
D7 - LED verde indica VCC 14.0
D8 LED verde indica 13.5 VDC
D9 - LED verde indica VCC 13.0
D10 - LED verde indica 12.5 VDC
D11 - LED verde indica 12.0 VDC
D12 - LED ámbar indica 11,5 VDC
D13 - LED rojo indica < 11,5 VDC
Resistencias
R1-390, 1/4W.
R2-820, 1/2W.
R3 - 1.4 k, 1/4W.
condensador de ajuste potentiometerï R4 - 10k
Artículos misceláneos
Interruptor de encendido/apagado su opción

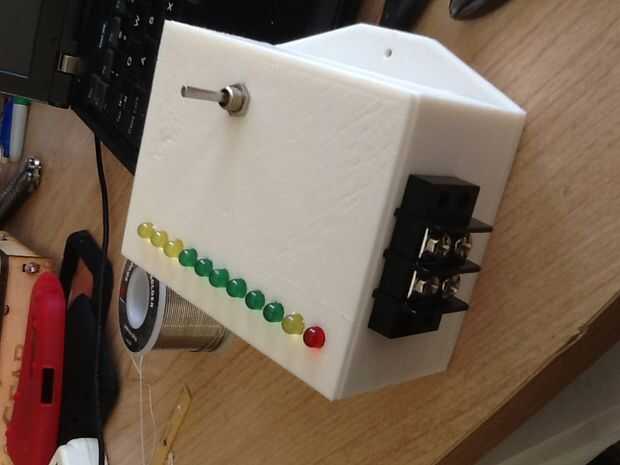

Un autobús de conexión para el exterior de su caso si se utiliza un caso otra vez su opción
No pensé que iba a hacer un instructable. así que hice una guía paso a paso
Si hay suficiente interés, voy a hacer uno.
Divertirse es seguro
