Paso 2: cableado
El circuito:
Pin RS del LCD para pin digital 12
Pin Enable del LCD para pin digital 11
D4 LCD pin a pin digital 5
D5 LCD pin a pin digital 4
D6 LCD pin al pin digital 3
LCD D7 pin al pin digital 2
Pin R/W del LCD a tierra
Pin de LCD VSS a tierra
Pin de VCC LCD a 5V
Potenciometro de 10 K: uno de los extremos a + 5 voltios y el otro a masa (GND), pin medio de conectar LCD VO del potenciómetro.

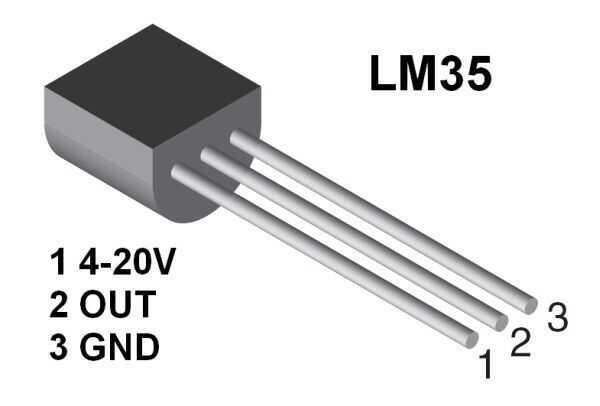

LM35: Conectar Arduino 5 voltios al Pin 1 (basado en la imagen), conectar el Pin 2 a A1 (análogo en) placa de Arduino, conectar el Pin 3 a GND.
Conectar LDR y 2.2K Resistor en serie. Conectar pin LDR a 5 voltios, perno común (entre el LDR y 2,2 k Resistor) para Arduino A0 Pin y conecte 2.2K Resistor flotador pin a GND.
