Estante de estilo Tetris utilizando juntas de cola de Milano (2 / 4 paso)

Paso 2: Calcular la longitud de la Junta

Primero comencé a esbozar todo para arriba en el papel, para averiguar qué tamaño diferentes de tablero quisiera. Distingo entre dos tipos y cuatro de longitud de bordes:
Los dos tipos de bordes son bordes interiores y bordes exteriores. bordes interiores están conectados a un vértice convexo y un vértice cóncavo, bordes exteriores están conectados a dos vértices cóncavos. La longitud es el número de plazas en el tetrominoe que está cubierto por el borde.
La pieza cuadrada tiene 4 bordes exteriores con longitud de 2
la pieza tiene 4 bordes exteriores, 2 con longitud de 1 y dos con longitud 4
La pieza de Z tiene 4 exterior (2 2 de longitud, 2 longitud 1) y 4 bordes interiores (todas de longitud 1).
La pieza en T tiene 4 exterior (3 longitud 1, 1 longitud de 3) y 4 bordes interiores (todas de longitud 1).
La pieza de L tiene 4 exterior (1 longitud 3, 1 longitud 2, 1 longitud 1) y 2 bordes interiores (1 longitud 1, 1 longitud 2).

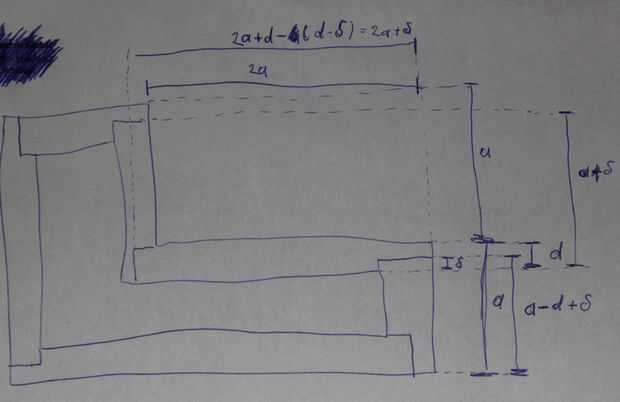

La longitud en cm de un borde interno es n * a + delta, la longitud en cm de un borde exterior es n * una-d + delta donde n es el número de cubos que se extiende por el borde, una es la longitud en cm de una plaza-elemento (25cm en mi caso), d es el espesor de la Junta, delta es la profundidad de cola de Milano corte conjunta (esto depende del diámetro de la broca de fresadora Encontré esto por ensayo y error, como no hay documentación para mi plantilla).
