Estante de LED con luz de trafico

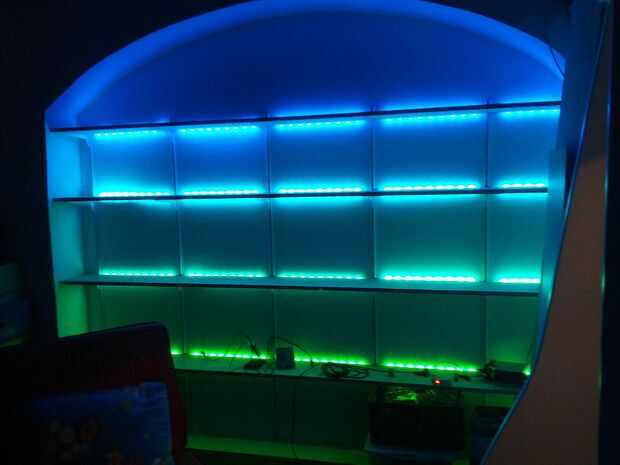

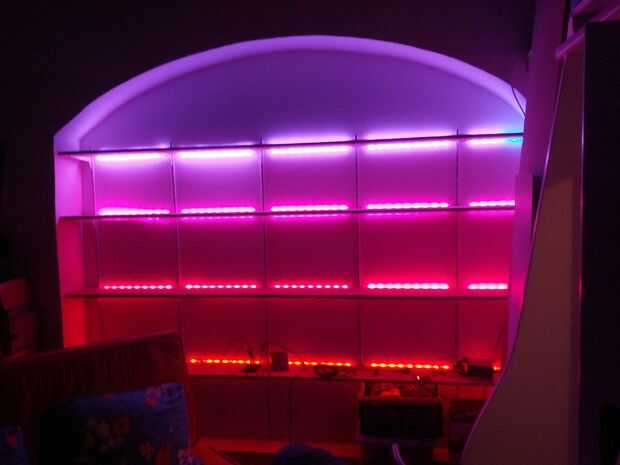

este es nuestro LED iluminadas estante con un semáforo, que también es impulsado por algunos LED. En la parte posterior de la plataforma que utilizamos unas simples rayas de RGB LED. La luz entera se puede controlar con DMX o ArtNet. (También por la aplicación para Android o node.js)

Todo está conectado a nuestro propio dmx2rgb pcb. La Junta de dmx2rgb es un PCB simple que recibe comandos DMX de un canal dado y produce una salida PWM en 48 canales. Como el microcontrolador un atmega169p fue utilizado. la señal de pwm es siempre por un canal de 16 pwm chip llamado pca9685 y es conducido por múltiples mosfets de canal n (IRF7303).

El software y el hardware está disponible aquí: https://github.com/schinken/dmx2rgb

Como un ArtNet puente DMX, utilizamos un OpenLighting en un RaspberryPI con un adaptador USB de OpenDMX conectado. Esta pieza de software también proporciona una interfaz web para la prueba fácil.

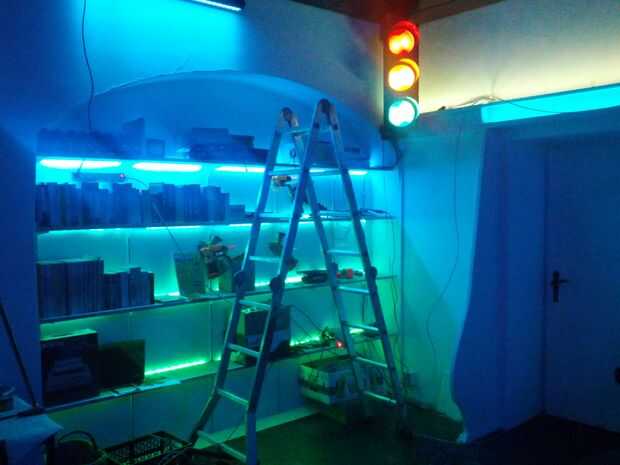

PD: Ignora la escalera :)

Nuestra iluminación de salón:
http://www.hackerspace-Bamberg.de/DMX_Lighting
(google translate: http://translate.google.com/translate?sl=de&tl=en&js=n&prev=_t&hl=en&ie=UTF-8&layout=2&eotf=1&u=http%3A%2F%2Fwww.hackerspace-bamberg.de%2FDMX_Lighting&act=url)

El DMX a PCB RGB raya:
http://www.hackerspace-Bamberg.de/Dmx2rgb
(google translate: http://translate.google.com/translate?hl=en&sl=de&tl=en&u=http%3A%2F%2Fwww.hackerspace-bamberg.de%2FDmx2rgb)
