Paso 3: Construcción de mangos de madera
Decidí que quería poner un mango más decorativo y atractivo en la varilla roscada que se aprieta la abrazadera en c. Esto no es obligatorio, pero pensé que hicieron la plataforma más interesante y más acabado.

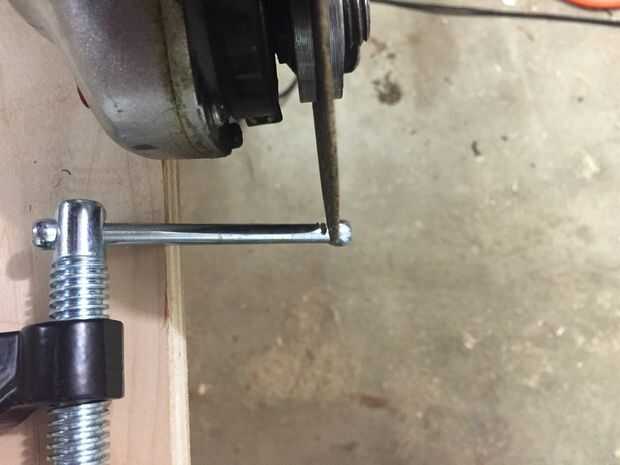

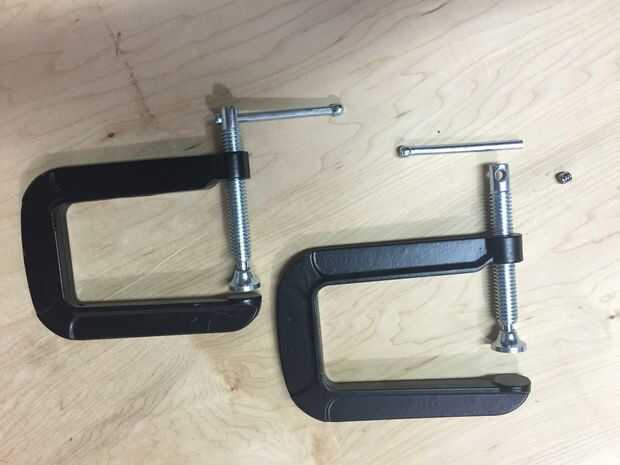

El primer paso es utilizar la amoladora para cortar un pedazo de un extremo de la varilla de metal perpendicular de la abrazadera en c que actúa como un mango para apretar la abrazadera. Una vez que cortó un pedazo, la manija se deslizará fuera del agujero. Este agujero restante servirá como un punto para garantizar su (a punto de ser construido) mango de madera. Ver fotos de, si esto no está claro.

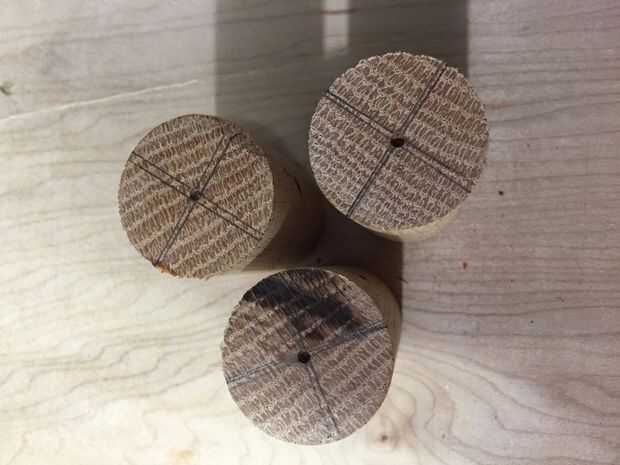

Corte una longitud de 2" de la varilla 1 1/4" espiga roble para cada tirador. Necesitará un identificador para cada c-clamp. Luego necesitas encontrar el centro de las piezas de espiga. Siempre me encuentro con esto mucho más difícil de lo que parece como debe ser. Inicialmente echando se un vistazo lo, pero no le gustaba la mirada si (a punto de ser perforado) agujero central no fue perfectamente centrado. Así, he descargado y 3D impreso un buscador centro por Geir de thingiverse.com. Marque la posición de su centro y crear un hoyuelo en ese lugar de centro utilizando un punzón.

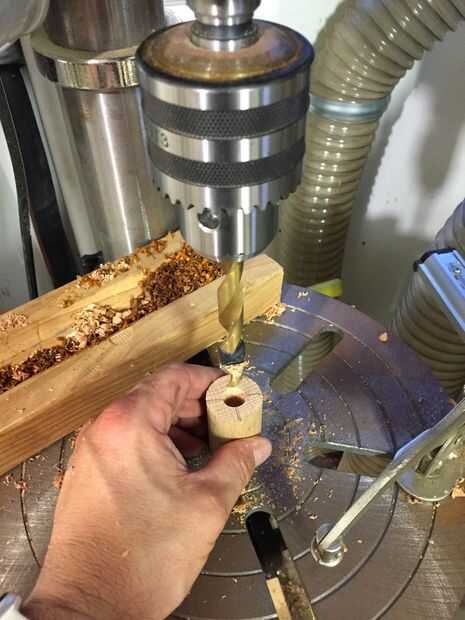

Utilizando un trozo de madera, asegúrese de que saber el tamaño del agujero que extremo de la abrazadera en c de su varilla roscada para deslizarse en el agujero perforado. Usted quiere el agujero de la manija que tan ajustado como sea posible, pero no te preocupes si sale un poco de su parte más cercana de sala... va a estar bien. Con las dimensiones de la abrazadera de mi puerto de carga, usé un taladro 31/64" bits y perforado de 5/8" en el centro de la parte superior de cada pieza de barra de pasador. Este orificio permitirá el mango de madera para deslizarse en la parte inferior de la varilla roscada de la abrazadera en c donde la manija perpendicular, metal anterior fue unida previamente.

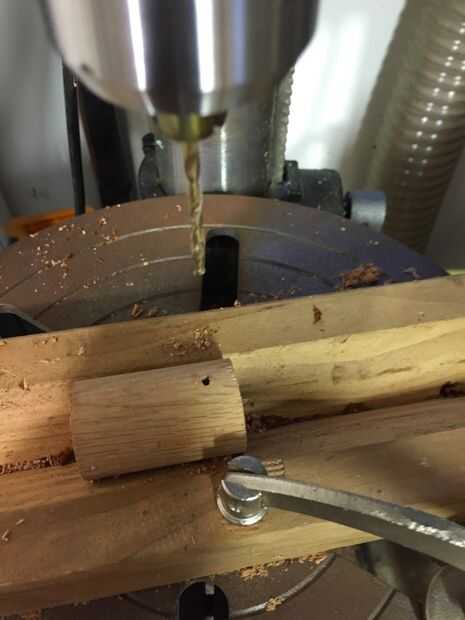

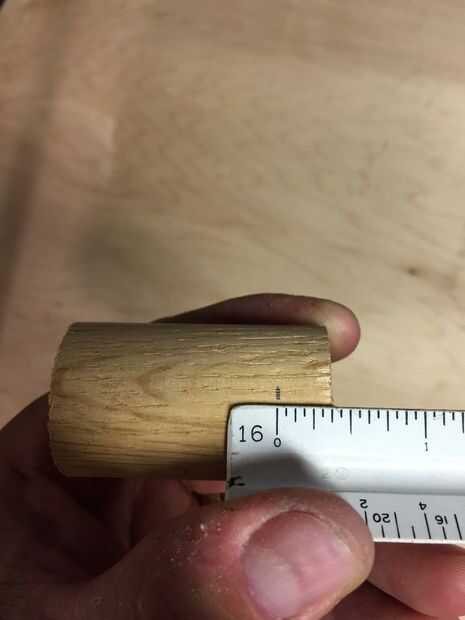

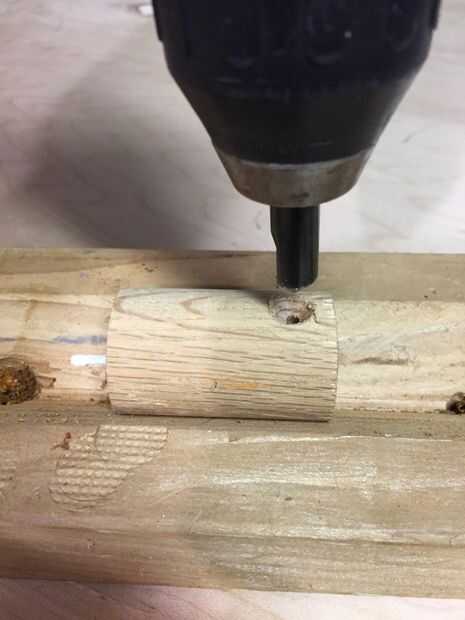

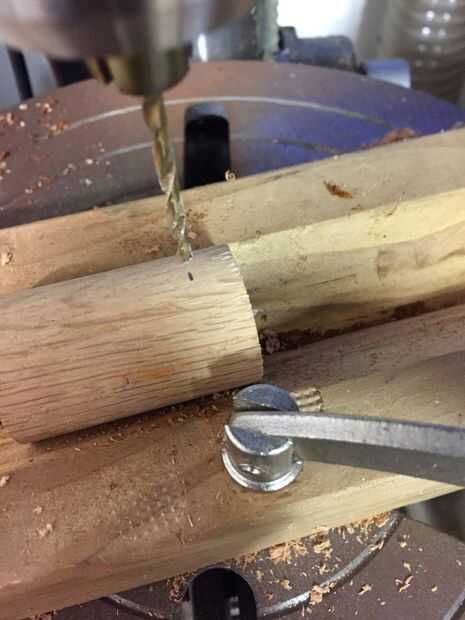

Desde la parte superior de cada sección de barra de pasador de madera, marca distancia de 3/8". Taladro de aproximadamente 1/2" de profundidad, usando una 1/8" bits. El orificio de 1/8" se conectará con el agujero de 31/64" que usted previamente perforado. Usando la broca de fregadero de contador, perfore hacia fuera suficiente madera en el orificio de 1/8" para permitir que un tornillo #8 sujetar al ras o un poco ahuecada con la superficie.
