Estante flotante de la fantasma de PacMan (tinta!) (2 / 6 paso)

Paso 2: Cortar la madera

No importa cómo cortar la madera, es importante que cada corte en un ángulo de 90 grados para asegurar un montaje correcto.  Que es por qué te recomiendo que uses una sierra para cortar ingletes y comprobar los primeros unos cortes con una escuadra.  También es una buena idea a lijar los bordes de cada tabla, ya que la sierra inevitablemente dejará algunas astillas.

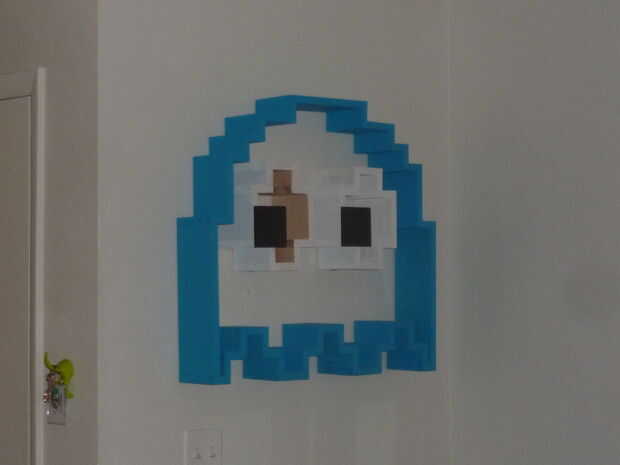

La siguiente lista muestra todas las piezas de madera deberás cortar para preparar un 30" ancho, 28" altura útil (ver foto #2 para tener una idea del tamaño).  Como hacer un estante más grande/más pequeño, por favor consulte las fórmulas que he enumerado en la parte inferior de la página.

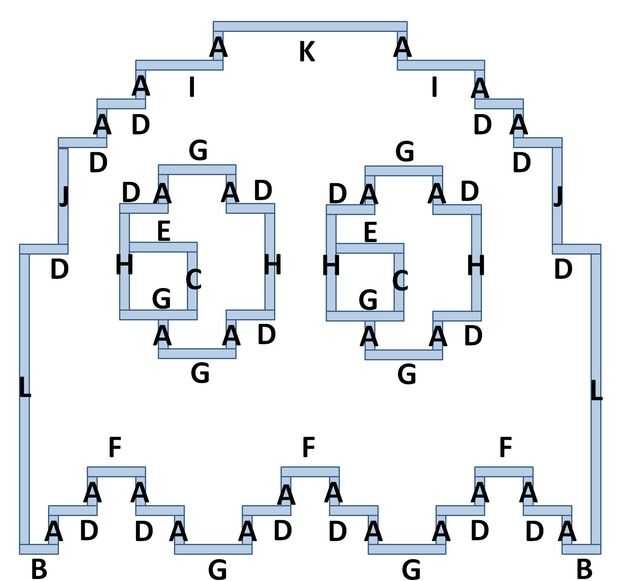

Recortes para un estante de 30 "x 28", establecido en el pic #1:

• (26) "A" = 1 1/4"
• (2)    "B"   =   2"
• (2) "C" = 2 1/2"
• (18) "D" = 2 3/4"
• (2) "E" = 3 1/4"
• (3) "F" = 3 1/2"
• (8)    "G"  =   4"
• (4) "H" = 4 1/2"
• (2) "I" = 4 3/4"
• (2) "J" = 5 1/4"
• (1) "K" = 10"
• (2) "L" = 14 1/2"
• Ojos = (2) 4 x 4" cuadrados de madera de 1/4"

Si usted desea hacer un estante más grande o más pequeño, puede utilizar las fórmulas siguientes para calcular las longitudes de cada pieza de la plataforma.  Empezar por determinar el ancho deseado de la plataforma (W), a continuación, calcular x como se muestra a continuación:

x = W/15

y es el espesor de las tablas que utilizas.  En mi caso fue 3/4".

Fórmulas:

• (26) "A" = x - y
• (2)    "B"   =   x
• (2) "C" = 2 x - 2y
• (18) "D" = x + y
• (2) "E" = 2 x - y
• (3) "F" = x + 2y
• (8) "G" = 2 x
• (4) "H" = 3 x - 2y
• (2) "I" = 2 x + y
• (2) "J" = 3 x - y
• (1) "K" = 5 x
• (2) "L" = 8 x - 2y
• Ojos = (2) 2 x 2 cuadrados de x de 1/4" madera
