Paso 2: El archivo de CAD
![]()
El estante sí mismo fue dimensionado para caber completamente en una sola pieza de madera contrachapada ($15-90 dependiendo de qué nota quieres) y montar con cero hardware. En la imagen se puede ver que un lado es cónico que extienden los tres estantes, y el lado opuesto está dentado para las piernas dando toda la obra un diseño asimétrico. Cortes de bolsillo y muescas aseguran de que la estantería se ensambla rápidamente sin necesidad de una cinta métrica o equipo adicional.

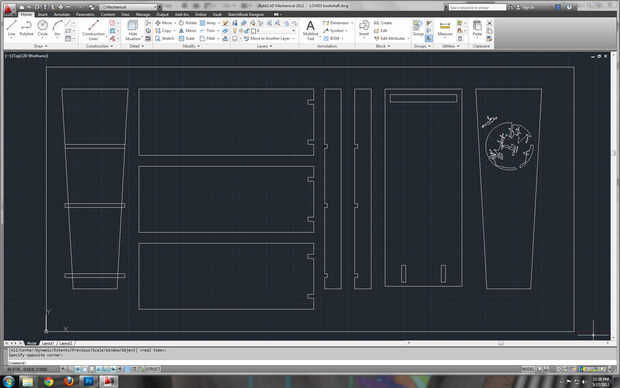

Me encanta utilizar AutoCAD para esta parte porque el resultado final debe permanecer un vector 2D. Mientras que algo como Inventor y Revit son más poderosos, todo lo que necesitaba era una solución rápida y sucia, y AutoCAD quisiera completar este paso en minutos.
