Este huevo de Pascua de Control remoto tiene 16,581,375 colores. (3 / 6 paso)

Paso 3: El circuito.

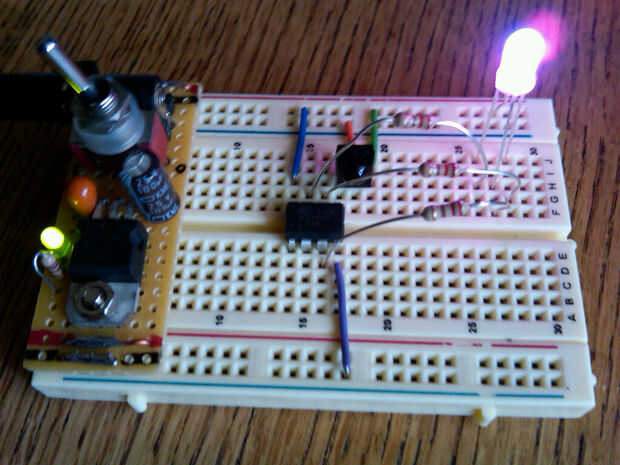

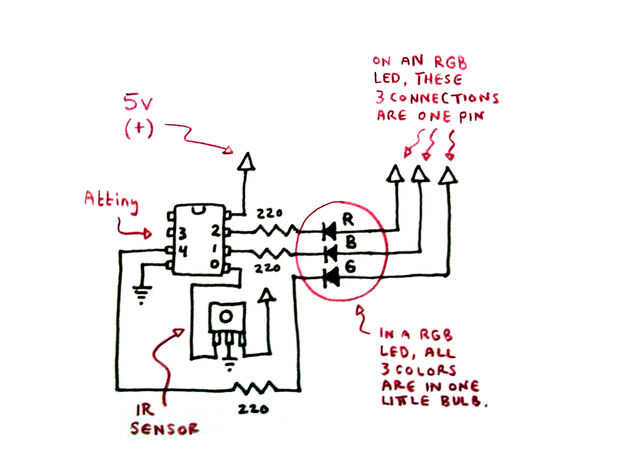

Enchufe el Attiny y las otras partes en el protoboard y suministro de 5 voltios.  Tenga en cuenta que el número de pin en el chip (contado 1 a la 8 hacia la izquierda de la parte superior del chip) no corresponden a los números en el código del programa.  Ver el diagrama para el sistema.  Es importante revisar el circuito hacia fuera en el protoboard primero - sólo para asegurarse de que el programa cargado y para asegurarse de que te gusta la forma en que funciona.

El circuito debe ser sensible a un clic del control remoto.  La manera que esto funciona es que el fototransistor IR realmente está sintonizado para ver para los pulsos de luz que destella en 38kHz.  Esto es el uso de controles de frecuencia y todo el sistema extraordinariamente sensible, incluso a través de la cáscara de huevo.  (Para más información sobre esto, ver de ladyada escribir aquí: http://www.ladyada.net/learn/sensors/ir.html) Nos estamos no realmente la codificación de los impulsos aquí - todo empuja el botón significa lo mismo para este circuito ("Go!").  El fototransistor es accionado por las baterías y salidas de alimentación con el conector de la salida cuando detecta el parpadeo remoto a 38 KHz.  Mientras que la patilla conectada Attiny no tiene voltios (es baja), no hace nada.  Cuando va alto (potencia entregada), señales el Attiny para cambiar el color del LED.
