Este sismógrafo no es ningún juguete! (10 / 17 paso)

Paso 10: amplificador

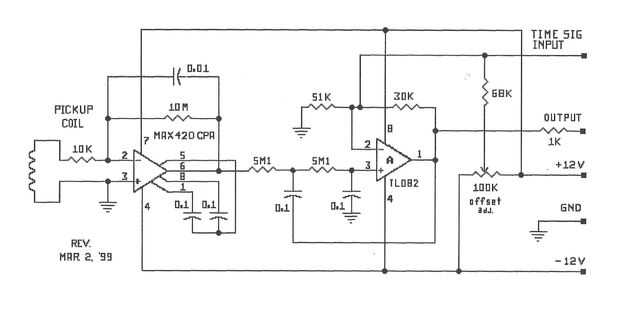

He probado varias configuraciones de amplificador para mi seismometers, pero el uno abajo diseñado por Andy Loomis es por lejos el mejor.
Es muy estable y cuenta con un que conmuta automáticamente a cero (CAZ) op amp (Maxim MAX420CPA) que protege contra el ruido de baja frecuencia resultante de la deriva de referencia común en la mayoría otros amplificadores op. Hay varias fuentes en línea para el chip CAZ. No son baratos, pero usted cometiendo un error por ir con un no-auto cero chip. Amp de op TL082 JFET se puede comprar en Radio Shack

Se puede ver una discusión detallada de su amplificador y una versión un poco más compleja (Fig. 3.2) que no encuentro necesario en
http://jclahr.com/Science/PSN/Epics/Reports/folded/

El terminal de entrada de señal es opcional e innecesaria al emitir a un pc como en mi diseño. La conexión desde el pote de 100 k y el TL082 con la resistencia de 68 k es necesaria.
