Este sismógrafo no es ningún juguete! (7 / 17 paso)

Paso 7: Bobina y el imán

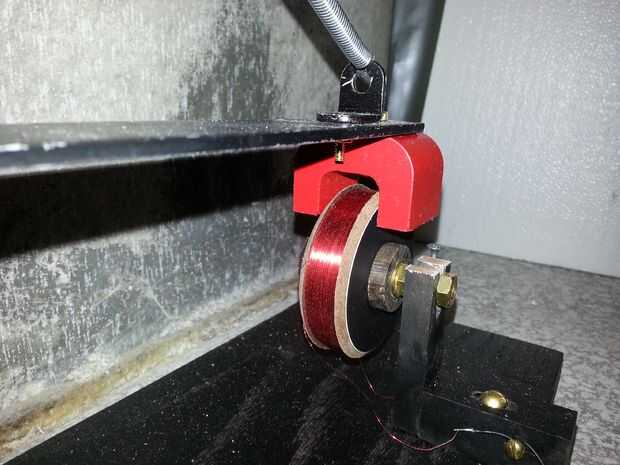

usé una tracción de 30 lb imán de herradura de Alnico de todos Magnetics Inc. artículo # 07272. U.S. $35
http://www.allmagnetics.com/hardware/Horseshoe.htm
Sujetar el imán en el brazo con un cerrojo latón o aluminio no-magnético de la máquina y la tuerca.

Los discos de bobina de 2 3/4 pulgadas (7 cm) son de madera prensada de 1/8 de pulgada (3 mm) porque es no magnético. Debe ser bastante rígido para que no se propaga en los bordes cuando se envuelve el alambre magnético.
http://www.dickblick.com/products/hardboard-Panels/The espaciador núcleo del carrete es un 1 en (2.54 cm) de madera espiga 7/16 pulg (1.1 cm) largo. Es importante conseguir su imán primero y calcular qué tan amplia que puede ser el carrete por lo que proporciona un pequeño espacio dentro de la brecha de imán. Agregar arandelas de madera espiga"" a las afueras del en el carrete para darle más fuerza (que son no que sobresale a través de la tabla como parte de la bobina interna). Perfore un agujero a través de la clavija para un perno de máquina no imán mantener la bobina juntos contra la presión exterior de las bobinas de alambre magnético.

El alambre del imán debe ser calibre 26 o 30 preferiblemente.
http://www.Amazon.com/b?ie=UTF8&node=310354011

Perfore un pequeño agujero a través del núcleo de la bobina hacia el exterior y alimentación a1 pies (30,5 cm) longitud a través de ella al exterior. Alternativamente puede cinta al final del principio en el interior del carrete y dejar que una "cola" de 1 ft cuelgue sobre el borde hacia el exterior. Enrollamiento de la cola y cinta adhesiva en el exterior de la bobina para que no se consigue enredado y roto durante el proceso de bobinado. (Puedes ver los dos extremos de la bobina). El cable está cubierto con la laca así que cualquier conexión final debe ser lijada.

Después de asegurar el carrete con el perno y la tuerca, introduzca el extremo del perno en un mandril de taladro de columna y el cable de la bobina comprado en el carrete del sismómetro del viento en la velocidad más baja. Un taladro de mano se puede utilizar, pero tenga cuidado de no para dejar el alambre saltar el carrete y comenzar la bobina alrededor del perno. Esto puede ser difícil, pero si usted toma tu tiempo y ve lento no debería ser un problema.
