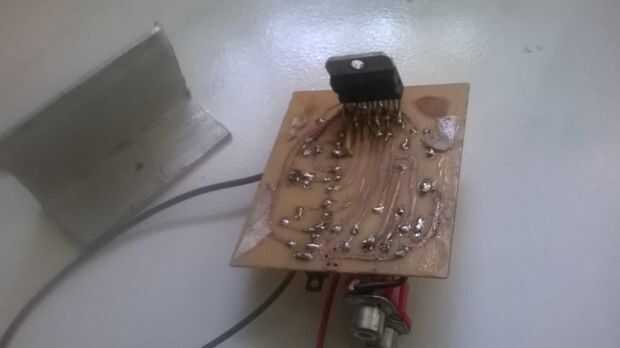

Estéreo de 20 vatios amplificador simple y muy barato (1 / 5 paso)

Paso 1: Componentes necesarios

Este circuito requiere muy menos componentes.

componente principal del circuito es el IC TDA 2009A.please consulte la hoja de datos para obtener información adicional sobre el ic

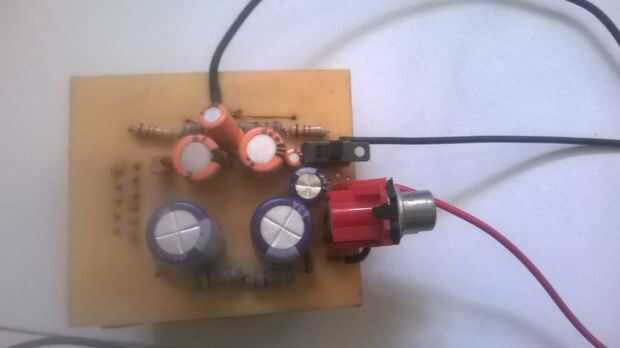

LISTA DE COMPONENTES-

1) ic tda2009a

2) condensadores de 2.2uf / 25v X 2 piezas; pedazos de 470UF/25v X 2; 22UF/25v; 0.1uF disco piezas del tipo X 3; pedazos de 2200uf/25v X 2; 100uF/25v

3) resistores - 1,2 k X 2; 18 ohm X 2; 1 ohm X 2

4) un cable de audio conector de auriculares de 3,5 mm

5) tabla cobre para aguafuerte.

7) soldado pistola y poco de lógica

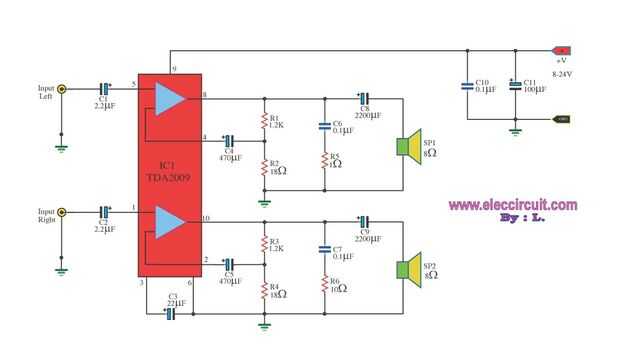

Condensador de 470uf la nota en los esquemas es cerradura en la tapa de 220uf en el diseño de pcb, puede utilizar cualquiera de ellos.

Vea el paso
