Estéreo de 20 vatios amplificador simple y muy barato (3 / 5 paso)

Paso 3: montaje

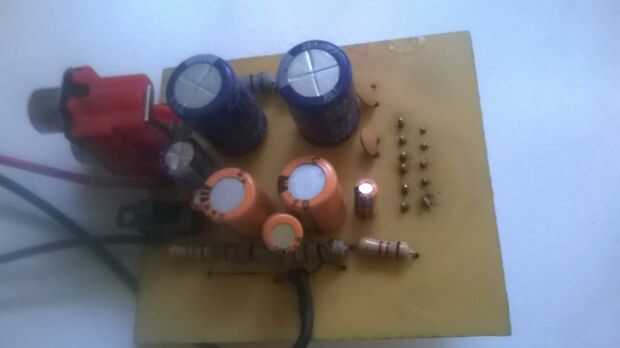

tenemos que montar los componentes en sus lugares en el pcb.

ahora soldar todos los componentes en sus lugares... NO SECA LA SOLDADURA DE LOS COMPONENTES. SERÁ QUEMADAS!

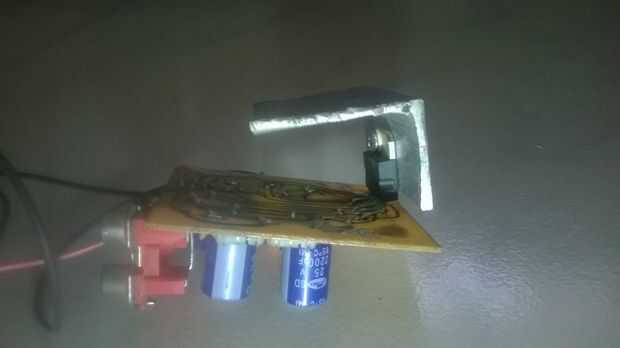

Fije el disipador de calor al IC antes de soldar it.this evitará que la ic se caliente.

para disipador de calor he utilizado una L en forma de pieza de aluminio...

Nota: la IC genera mucho calor que debe disiparse... aquí mi disipador de calor no es lo suficientemente grande como para disipar todo el calor generado... usar el disipador de calor tan grande como sea posible.
