ESTILO libre de frambuesa PI alimentación (RPI energía fuente HACK) (3 / 3 paso)

Paso 3: Conecte los tableros juntos

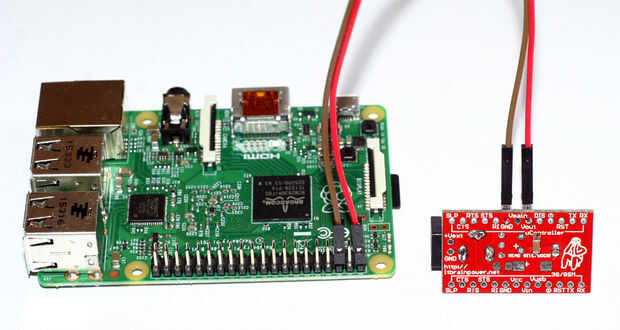

Conecte los cables como se muestra en la imagen de cabecera.

Ya está listo. ¡ Disfrute!

NO INVERTIR LA POLARIDAD! NO HACER CORTOCIRCUITOS!

ADVERTENCIA: ESTA CONFIGURACIÓN ALIMENTACIÓN BYPASS EL IPC CONSTRUIDO EN LA PROTECCIÓN DE ALIMENTACIÓN!

Alternativa de barril jack:

  • Usted puede utilizar 2pin estándar 0,1"(2,54 mm) soldada a la + cojines Vext y GND, como conector de fuente de alimentación. Ver detalles en bramido de referencia g-SPS.

Referencias:

Si te ha gustado este pequeño cómo, solo le dan un como. :)

Quieres leer mi otros RPI relacionadas instructables:

  • Enviar SMS gateway RPI. Integración de SMS con otra aplicación.
  • Comunicación USB y SERIAL de frambuesa PI con escudo de un gsm
