Paso 1: Shell principal
-Empezar por dibujar un cuadrado que se 2inX2in utilizando el rectángulo de la función y extruyelo .15in usando la herramienta de extrusión. (todas las funciones se encuentran en la cinta superior)
-Ahora vamos a esbozar dos plazas en la parte superior que acaba de hacer, son todos concéntricos. Utilizando la herramienta polígono, cambiar el número de lados del polígono 4, y la distancia a 1,131. Repita esta una vez más, pero utilizar 1,272 en la distancia.
-Esbozar un rectángulo a partir de la esquina inferior izquierda de la plaza más grande y le dan dimensiones de. 86inX.1in.

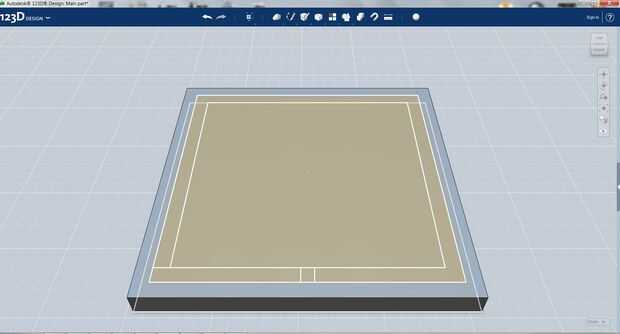

-En la esquina inferior derecha del rectángulo acaba de hacer, esbozar otro rectángulo con dimensiones de. 08inX.1in. (Ver figura A)
-Ahora hacer tres círculos concéntricos, concéntricos con las plazas con diámetros .185in y 1.1 en 1,2 respectivamente.

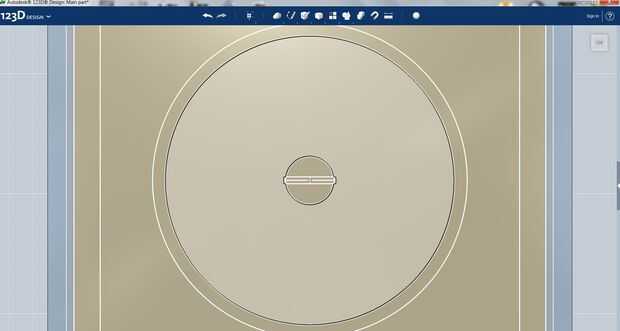

-En el círculo más pequeño que vamos a hacer 4 rectángulos con dimensiones de. 1inX.013in. Los rectángulos se hacen sobre el punto central. (Ver figura B)

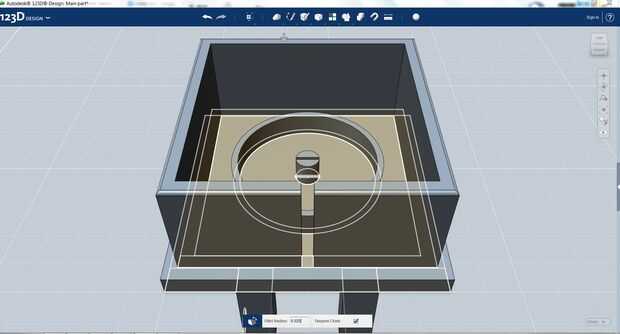

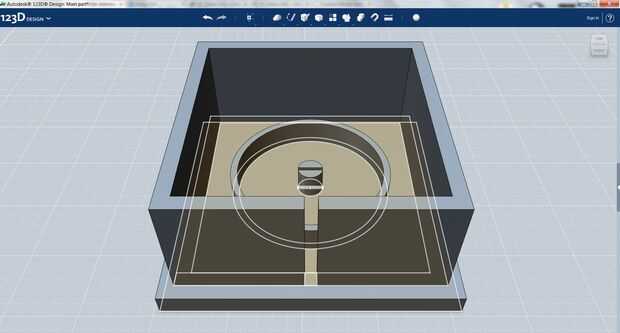

-Ahora llegamos a sacar todo que lo hechos hasta ahora. Vea la figura C para obtener una imagen que saca. El círculo se trae para arriba .2in y los rectángulos en.75.

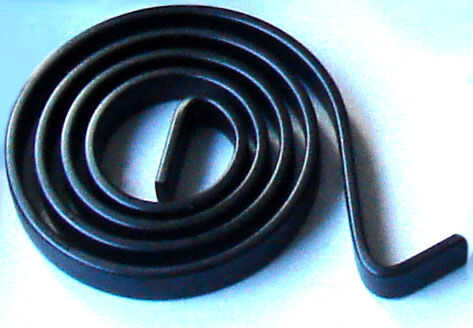

-Los círculos están diseñados para adaptarse a un muelle en espiral plana para que el cable es retráctil. El centro del círculo es dividido para que la bobina de bloqueo en. Ver la imagen de una bobina plana para entender cómo encaja. Los círculos podrían modificarse basado en el muelle en espiral plana disponible. El panel frontal le falta una astilla para que la cadena puede ir al exterior.
-Voltear la parte boca abajo para que la raja está todavía frente a usted

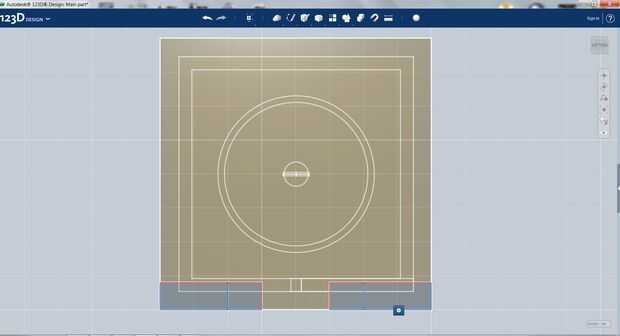

-En la esquina inferior izquierda de la plaza hacen un rectángulo. 5inX.2in y un. directl de 25inX.2in a la derecha de aquél. Repita del lado derecho del objeto. (Ver FIG D)

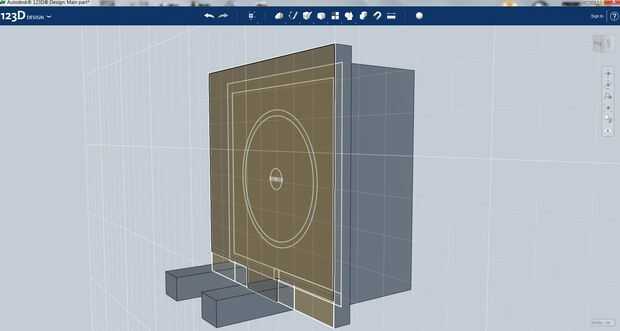

-Sacar los dos dentro de rectángulos .673in
-En el prisma rectangular derecha, esbozar un rectángulo en la esquina inferior izquierda. 1inX.2in

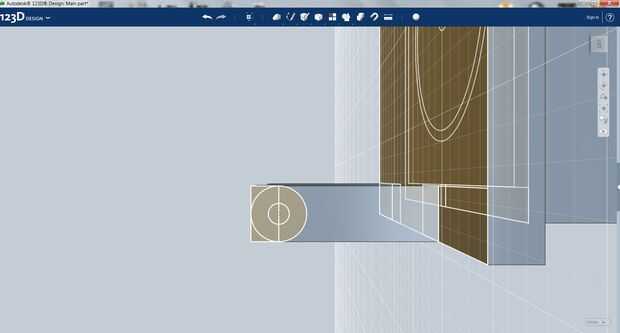

-Haga dos círculos concéntricos con los centros en el lado derecho de rectángulos, con .075in y .2in de diámetros respectivamente. (ver figura F)

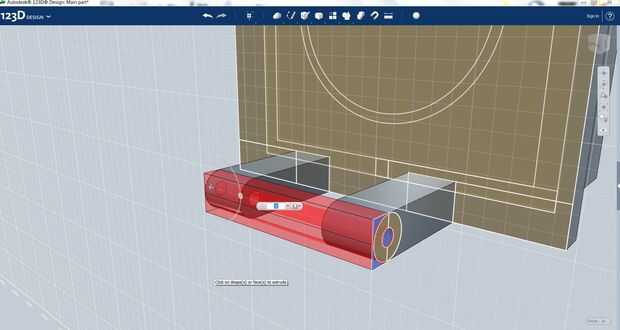

-Saca las esquinas y el centro del círculo, luego cambie la configuración a fin de eliminar las secciones.

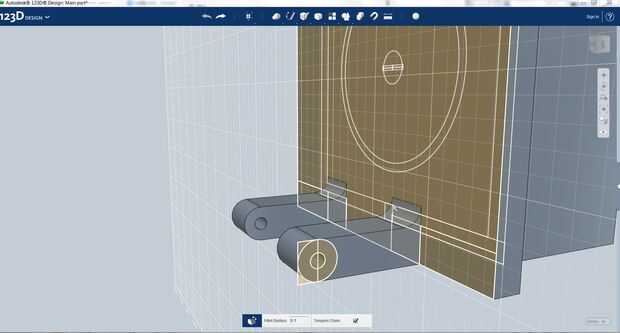

-Filete de la parte superior de los rectángulos a.01. Esto para hacer esa articulación más fuerte.
-El borde exterior de la pieza a.025 de filete. Esto es para que sea más fácil para las piezas que encajan entre sí.
- Y ese es el final de la primera pieza. ¡ UF
