Paso 2: Cubierta de la cáscara
** Nota: Cambiar las unidades en la esquina inferior derecha a pulgadas antes de proceeding.* *
-Primero empieza con un 2 en cuadrado.
-En la esquina inferior izquierda hacer un cuadrado de .098in. Vea la figura A
-En la esquina superior derecha de ese cuadro hacer otro uno en 1,804. Las distancias son impares, pero dan un espacio libre entre las partes para que ellos se pueden juntar.
-Entonces saca el área entre las plazas de.74. Ver FIG B

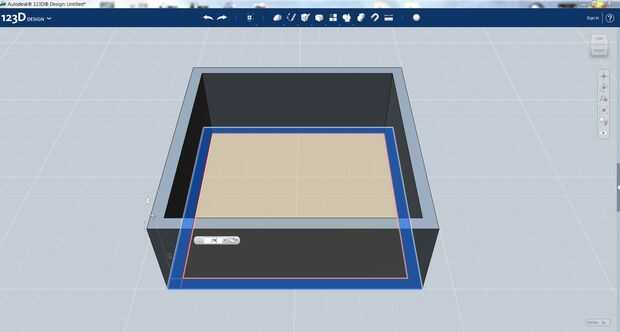

-Luego voltea la pieza y para sacar el fondo entero.1 pulgadas FIG C

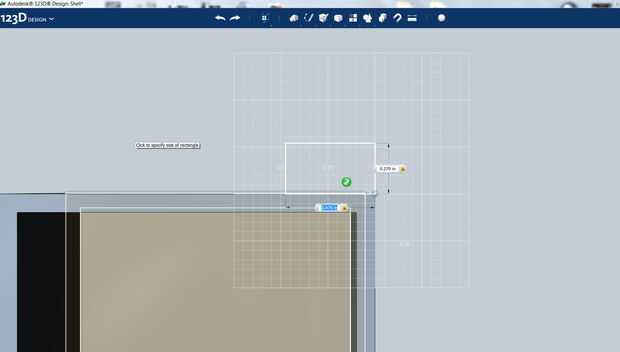

-Voltee la pieza otra vez y hacer un rectángulo en la esquina superior derecha. 457inX.27in D de FIG
-Crear dos círculos concéntricos en la esquina superior izquierda del rectángulo que acaba de hacer con diámetros .075in y .2in respectivamente
-hacer un rectángulo que comienza en el punto derecho tangente con dimensiones de. 2inX.27in, ver FIG E para mejor idea.
-Sacar los dibujos como se ve en la FIG G a .47in

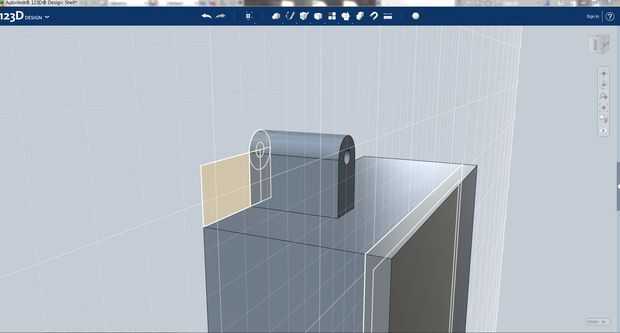

-hacer un rectángulo a ambos lados de la parte extruida apenas hecha. 11inX.37in y luego otro con dimensiones de. 25inX.37in. (VER FIGURA H)
-Sacar el rectángulo del centro que corte a través de todo el camino.

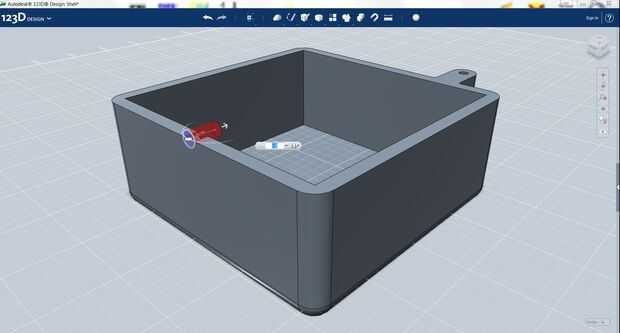

-Filete de la Plaza de los bordes según FIG I. El radio más grande que son .125in, y los más pequeños son en.025.
-En el lado opuesto hacer un diámetro de agujero .1in en el borde superior que centrado (ver Fig. J) este agujero permite que la cuerda al pasar por la parte.
- Y esta parte se hace, sólo dos piezas más para ir, pero no te preocupes son fáciles.
