Paso 4: colocación y proceso de distribución
Dependiendo de sus dimensiones, puede organizar los componentes en diferentes formas, simplemente intentar mantener rastro corto entre los componentes de alto voltaje y usar más rastros para alimentación de corriente, que puede reducir el ancho de rastros para señales.

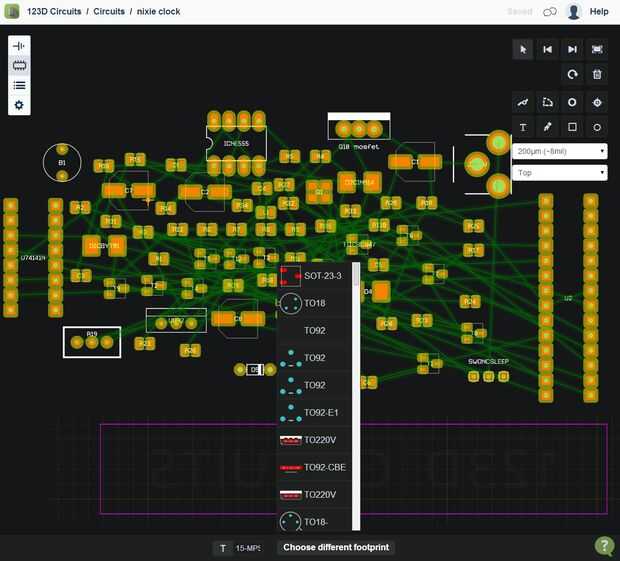

en circuitos 123D tienes rastros de la ruta manualmente, pero el mismo que tienes que hacer en un software automático para mantener distancias muy pequeñas entre los componentes.
Desde que perdí mi proyecto 123D debido a problemas de conexión (no todo el proyecto, pero la mitad del circuito había desaparecido...), y puesto que sin embargo ya tenía un pcb listo para imprimir y grabar, no continuar con el proceso de distribución, pero si usted llega a este paso son definitivamente capaces de completar el pcb y pedirlo, probablemente puede partir mi esquema interrumpido.
